1、設定高效：數字化撥碼替代傳統旋鈕調節，參數設定直觀快捷

2、抗干擾性強：工業級電路設計，有效抵抗電磁干擾，時序精度

3、兼容性廣：寬電壓輸入范圍適配全球主流電氣標準

4、維護便捷：模塊化設計支持快速更換，LED狀態指示降低故障診斷難度

5、空間優化：超薄體積提升控制柜空間利用率

GRT8-K數字設定型時間繼電器產品特點：

1、多模式延時功能

提供4種可編程延時模式（如通電延時、斷電延時等），適配不同控制場景需求。

2、高精度數字設定

采用數字化撥碼開關設定時間參數，避免傳統電位器設定的誤差，提升設定準確性

與重復性。

3、寬范圍時間覆蓋

延時范圍跨越0.1秒至99小時，覆蓋從精密短時控制到長周期作業的全場景需求。

4、寬電壓兼容設計

支持AC/DC 12V-240V寬幅工作電壓，可直接匹配主流工業設備電源系統。

5、可視化狀態指示

內置LED工作狀態指示燈，實時顯示繼電器運行狀態，便于設備監控與故障排

查。

6、緊湊型工業設計

僅18mm寬度的超薄機身，符合DIN 35mm標準導軌安裝規格，有效節省控制柜空

間。

GRT8-K數字設定型時間繼電器產品應用：

1、工業自動化控制

適用于生產線設備時序控制、機械手動作循環、傳送帶啟停管理等自動化流程。

2、能源管理系統

實現照明回路定時啟停（如廠區路燈、廣告燈箱）、空調風機輪換控制等節能場景。

3、熱工設備控制

精準控制加熱元件工作周期（如工業烤箱、注塑機溫控系統），避免能源浪費。

4、電機保護系統

為水泵、風機等電機設備提供延時啟動/停止控制，有效降低啟動電流沖擊。

5、安全聯鎖裝置

應用于設備安全門鎖、急停復位等需要時間校驗的安全控制環節。

GRT8-K數字設定型時間繼電器技術參數：

功能

電源端子

額定控制電源電壓

W

2

4

0

消耗功率

額定控制電源電壓

A

2

2

0

消耗功率

電源允許波動范圍

電源指示燈

延時范圍

設定方式

延時精度

重復精度

溫度波動誤差

1組轉換觸點

  Ith:16A;AC15:

Ue/le:250V/5A

Ith:8A;AC-15:

Ue/le:250V/2.5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

符合標準

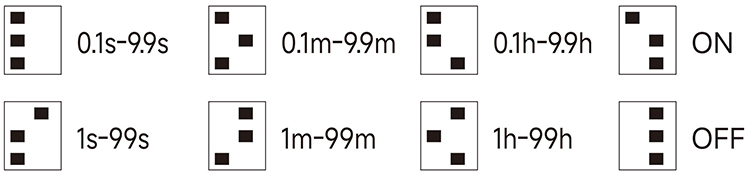

GRT8-K數字設定型時間繼電器延時范圍設定：

GRT8-K數字設定型時間繼電器延時設定方法：

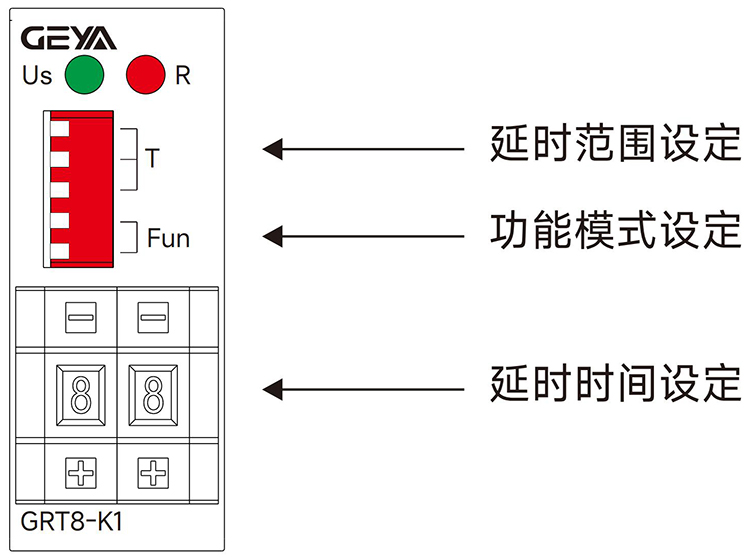

1、撥動面包上撥動開關設定延時范圍和功能模式。

2、撥動數字開關設定到需要的時間。

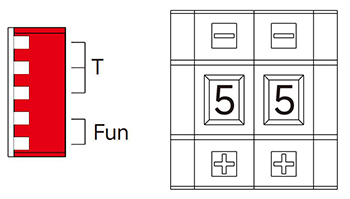

  例1：設定工作模式為A模式，設定5.5

  秒鐘，按如下設定：

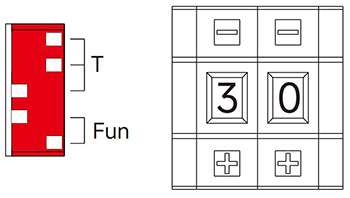

  例2：設定工作模式為E模式，設定30

  分鐘，按如下設定：

  A:通電延時

  B:延時斷開

  當繼電器Us得電，繼電器開始延時，  延

  時t后輸出觸點閉合。繼電器Us斷電后，

  輸出觸點斷開，S控制信號在這個功能模

  式中無效。

  當繼電器Us得電，繼電器輸出觸點馬  上

  閉合,開始延時，延時t后輸出觸點斷開，

  如延時時間t未到繼電器Us失電，則輸出

  觸點斷開，S控制信號在這個功能模式中

  無效。

  E:延時斷開(S下降沿觸發開始)

  當繼電器Us處于通電狀態，當S控制端接

  通時，繼電器閉合，S控制端斷開時繼電

  器開始延時，延時t后輸出觸點斷開，延

  時t過程中S控制端重新接通,延時t清零重

  新延時。

  當繼電器Us處于通電狀態，當S控制端接

  通時，繼電器閉合，同時繼電器開始延

  時，延時t后輸出觸點斷開，延時t過程中

  S控制端重新接通,延時t保持不變繼續延

  時。

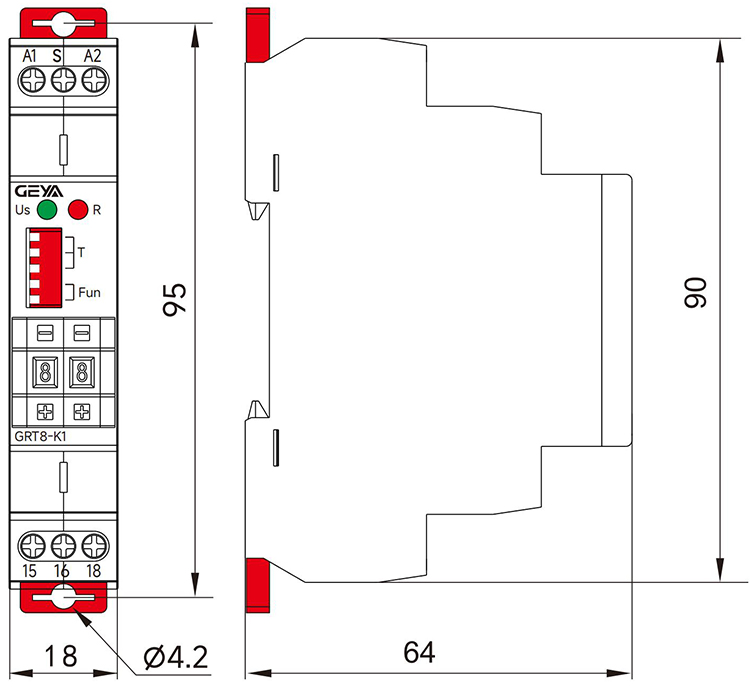

GRT8-K數字設定型時間繼電器延時產品尺寸：

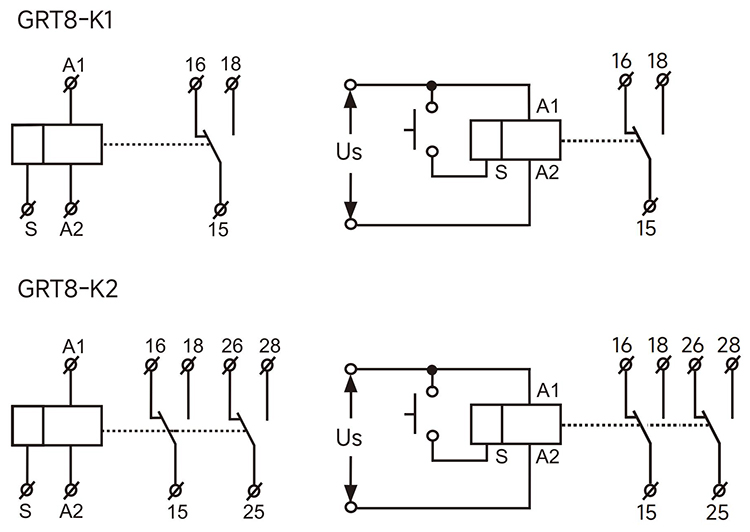

GRT8-K數字設定型時間繼電器延時產品接線：
