該產品通過高度集成化設計解決了傳統變壓器占用空間大、安裝復雜的問題，同時具

備較強的環境適應性和安全性能，能夠滿足新能源領域及復雜用電場景對設備可靠性、

經濟性的綜合需求。其符合多項國家標準，保障了產品質量與長期運行的穩定性。

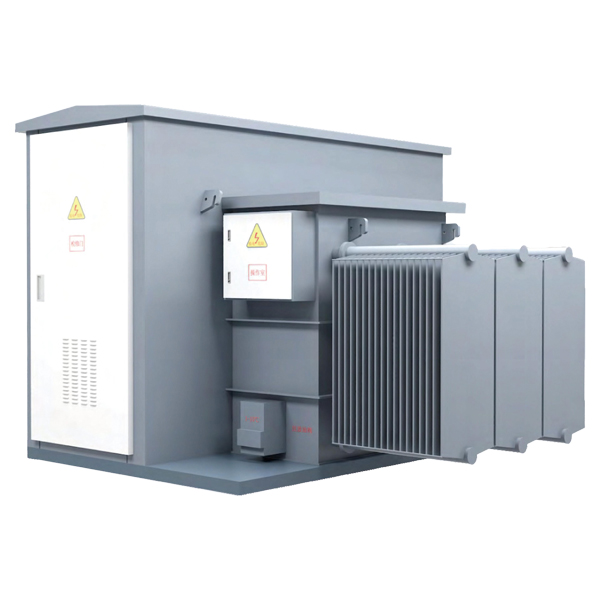

ZGS13-H 組合式變壓器（光伏美變）產品優勢：

1、空間效率高：緊湊外形適用于空間受限的安裝場景。

2、廣泛適用性：兼容光伏發電、風力發電等新能源領域，并適用于工業園區、商業中心

、居民小區等多樣化場景。

3、嚴苛環境耐受：通過防震、防污穢及寬溫濕度設計，保障在惡劣環境中持續穩定運行

4、標準化生產：嚴格遵循國家標準，產品性能與安全性。

ZGS13-H 組合式變壓器（光伏美變）產品特點：

1、高度集成：變壓器、開關設備及保護元件均集成于油箱內，結構緊湊，減少外部連接

，提升可靠性。

2、環境適應性強：可在海拔≤5000米、環境溫度-40℃至+40℃、高濕度（日平均≤95

%）、強風速（≤45m/s）及高污穢等級（IV級）條件下穩定運行。

3、安全可靠：全絕緣設計及內置熔斷器提供過載與短路保護，符合多項國家及行業標準

（如GB 1094、JB/T 10217等）。

4、維護簡便：模塊化設計簡化了日常檢查與維護流程，降低長期運營成本。

ZGS13-H 組合式變壓器（光伏美變）產品應用：

ZGS13-H 組合式變壓器主要應用于：

1、光伏發電站、風電場等新能源電力升壓與配送；

2、工業園區、城市配網、高層建筑及商業中心的電力供應；

3、其他需要緊湊型、高可靠性變壓器的場合。

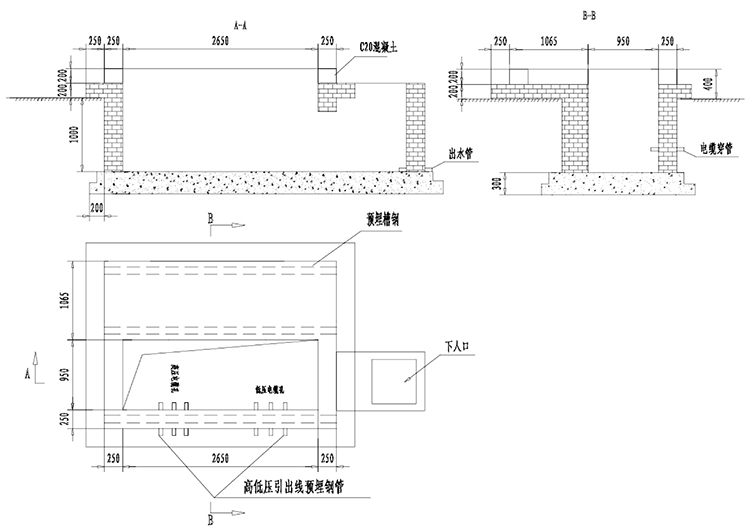

ZGS13-H 組合式變壓器（光伏美變）安裝基礎圖：

ZGS13-H 組合式變壓器（光伏美變）技術參數：

630

35

36

36.75

37

0.4

0.5

0.54

0.6

0.63

0.69

0.8

0.95

800

1000

1250

1600

2000

2200

2500

2750

2800

2900

3150

3300

3400

3500

3600
