1、功能集成度高：融合遠程控制、用電計量與電氣保護于一體，減少額外配置計量或保

護設備的投入。

2、操作便捷：通過手機APP即可完成大部分設置與控制，無需現場手動操作，提升管理

效率。

3、數據透明化：詳細的用電記錄與實時監測功能，幫助用戶優化用電習慣，實現節能降

耗。

4、可靠性與耐用性：電壽命達10000次以上，機械壽命超過100000次，具備穩定的短

路分斷能力（限短路容量500A），響應速度快（分合閘時間＜20ms）。

GWS9-W型智能WiFi斷路器產品優勢：

1、智能化管理：支持場景化設置與遠程監控，提升用電管理的靈活性與及時性。

2、安全增強：多重電氣保護機制，有效預防因電壓異常、過載、溫度過高等引起的安

全隱患。

3、節能輔助：通過用電數據記錄與分析，為用戶提供節能參考，降低長期用電成本。

4、安裝適應性強：1P+N結構，額定電流1~40A可調，能滿足不同負載設備的配置需

求。

GWS9-W型智能WiFi斷路器產品特點：

1、遠程智能控制：依托WiFi通信技術，可通過手機APP隨時隨地對斷路器進行分合閘

操作，實現設備遠程管控。

2、精準用電計量：實時監測電壓、電流、功率等參數，支持按年、月、日、小時統計

能耗，幫助用戶清晰掌握用電情況。

3、多重安全防護：具備過壓、欠壓、過流、過功率及高溫保護等功能，在異常情況下

自動切斷電路，保障用電安全。

4、靈活定時與預付費管理：支持自定義定時開關，并可結合預付費模式，方便用于租

賃房、商鋪等場景的用電管理。

5、寬電壓與寬溫適應：工作電壓范圍90V~240V，環境溫度適應-25℃~70℃，適用于

多種用電環境。

GWS9-W型智能WiFi斷路器產品應用：

該斷路器適用于家庭、辦公室、商鋪、小型工作室等場景，尤其適合需要對空調、熱

水器、照明系統等電器進行定時控制、用電統計及安全監測的用戶，也可用于公寓、宿

舍等預付費式用電管理。

1、產品型號：GWS9-W

2、額定工作電壓范圍：90V~240V

3、Poles：1P+N(中性不可開閉)

4、Max過載電流：63A(3～10)s

5、額定電流：1~40A電流可調

6、通訊方式：涂鴉wifi

7、工作環境溫度：-25℃~70℃

8、Max短路容量：500A

9、電壽命：≥10000

10、機械壽命：≥100000

11、關閉時間：<20ms

12開啟時間：<20ms

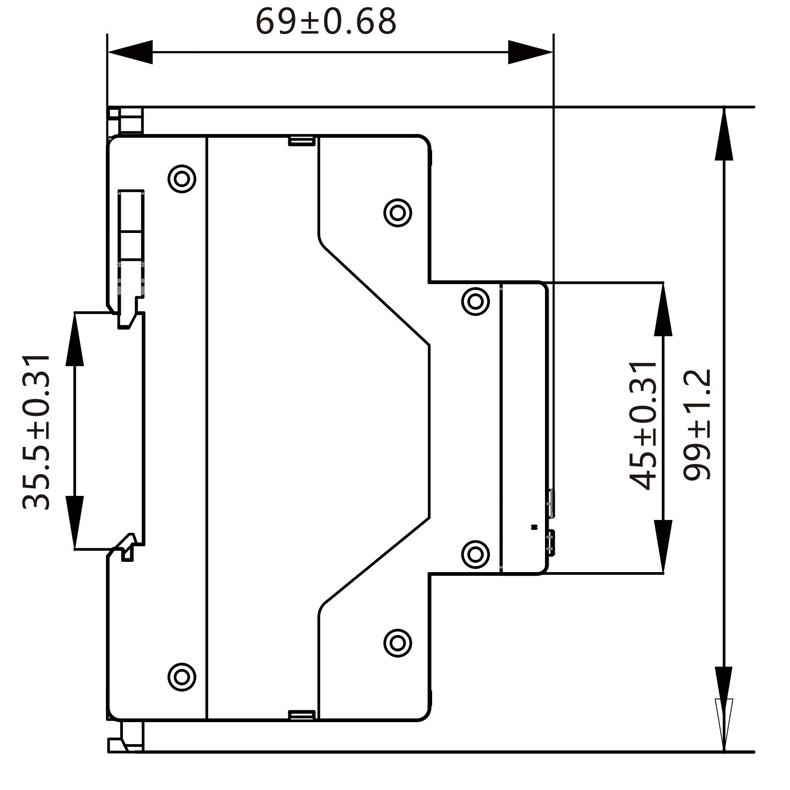

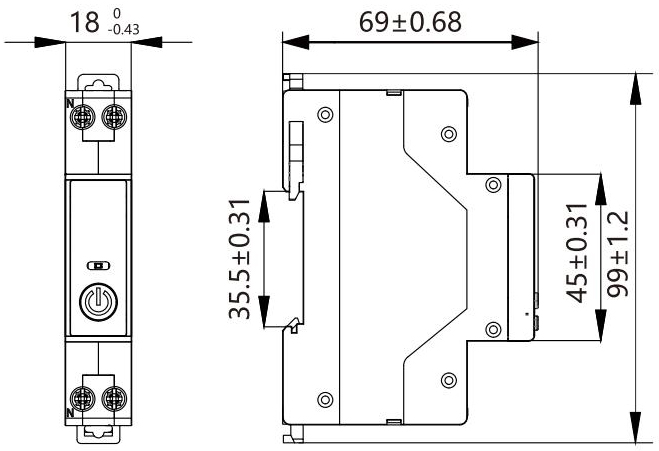

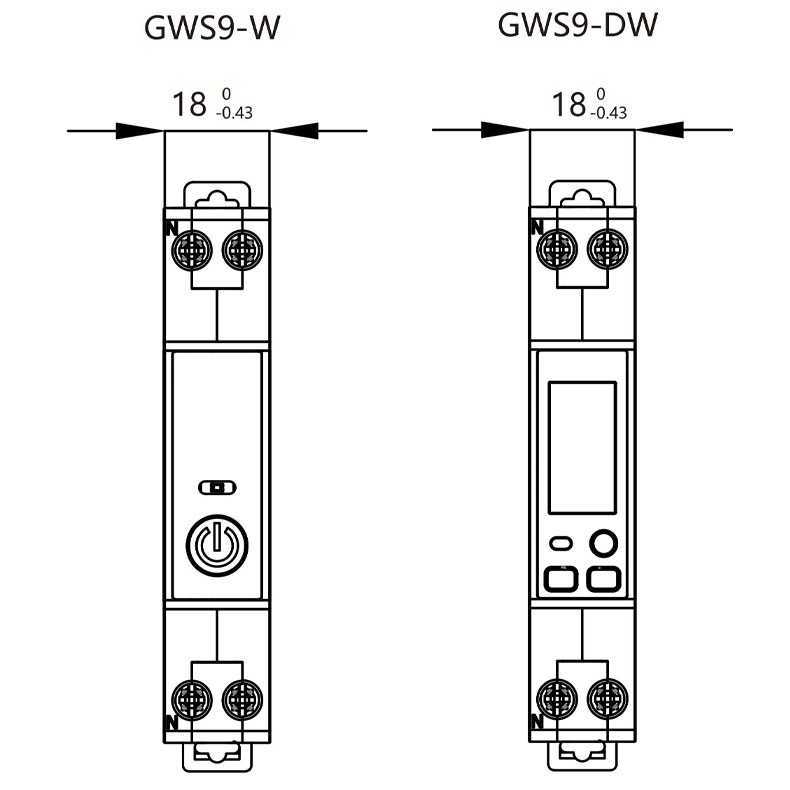

GWS9-W型智能WiFi斷路器產品尺寸：

GWS9-W型智能WiFi斷路器功能參數：

一、

應用市場或者APP Store下載涂鴉智能APP并注冊，如果已經有涂鴉智能APP的跳過

此步驟；

二、

將火線連接到L，零線連接到N，請接線正確且WIFI信號強。

三、

手機連接wifi,打開藍牙。設備處于配網狀態(LED指示燈閃爍)。如過指示燈不在

閃爍，請重置設備：長按電源按鈕5秒，指示燈閃爍。

四、

單擊APP右上角的”+",然后選擇”添加設備“按

鈕等待發現設備，然后單擊搜索到的設備。

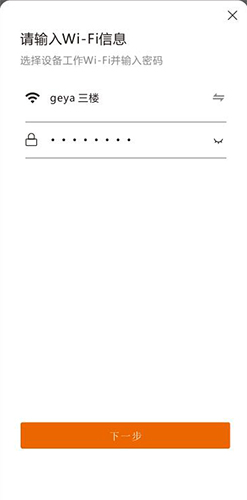

五、

輸入wifi賬戶密碼，然后單擊“下一步”，等待

設備連接到網絡。

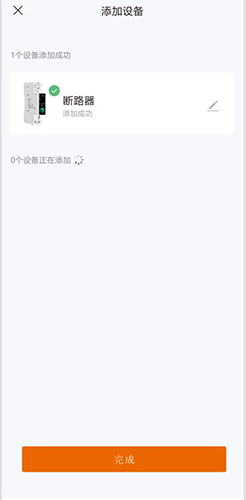

六、

點擊“完成”，設備添加成功，即可手機控制

診斷器。

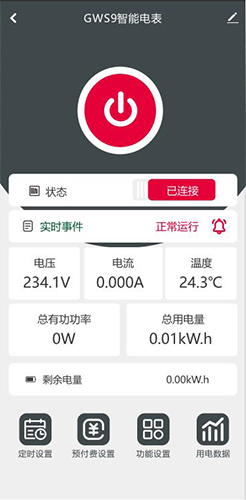

第七步

連接成功后，LED指示片將從閃爍閃爍變為藍

色號碼。
