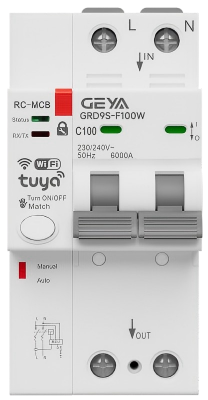

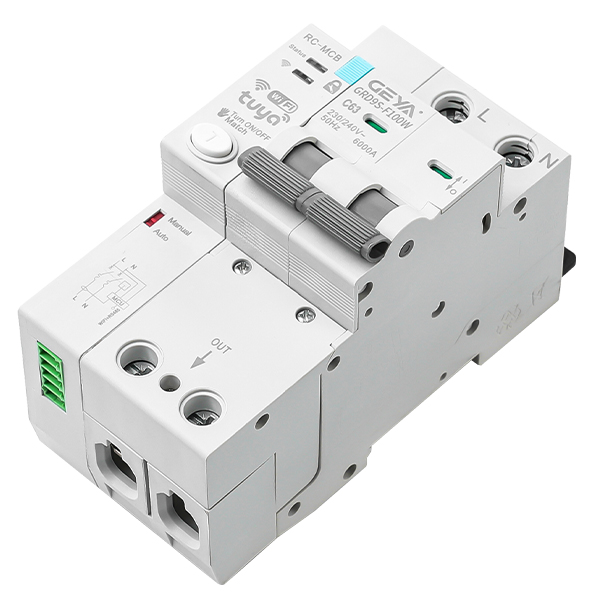

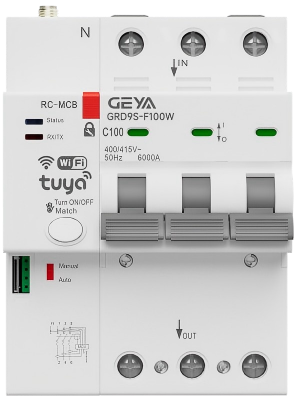

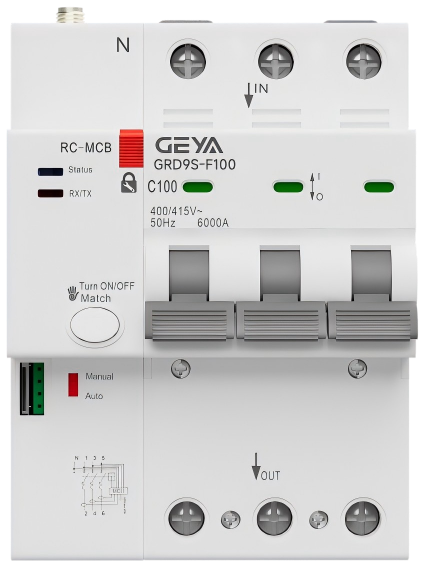

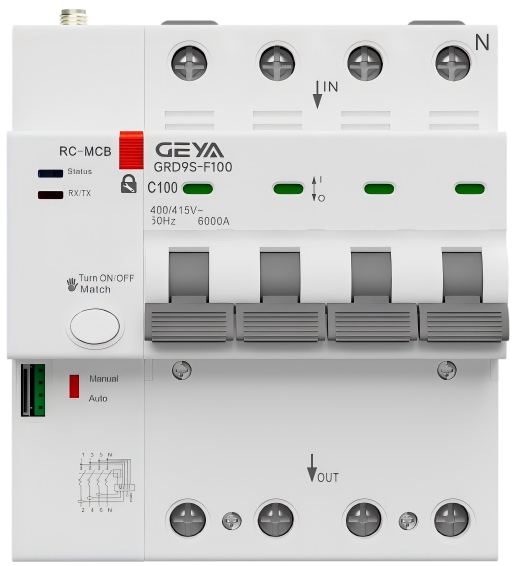

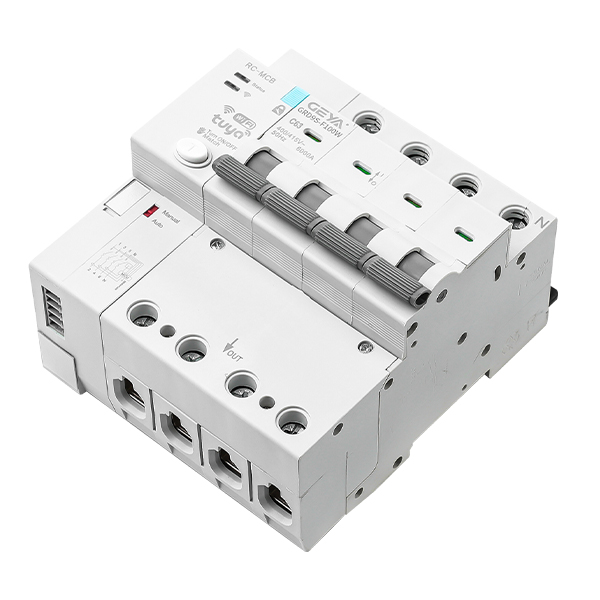

GRD9S-F100型物聯網智能小型斷路器，在傳統過載、短路保護基礎上，深度融合物

聯網技術與電氣安全保護功能，提供的電氣參數監測與智能化管理能力。適用于對

用電安全、能耗管理及遠程控制有較高要求的場所，幫助用戶提升配電系統的可靠性、

可視化程度與運維效率。

GRD9S-F100型物聯網智能小型斷路器產品優勢：

1、保護功能：集成過壓、欠壓、過載、欠載、缺相、斷零、漏電、功率保護等十余

種保護功能，覆蓋常見電氣故障類型。

2、智能控制靈活：支持定時控制、自動合閘、上電合閘、預警設置等，適應多種自動化

場景。

3、安全機制完善：具備漏電自檢、漏電突變保護與漏電重合閘功能，提升人身與設備安

全等級。

4、狀態可視可管：通過通訊接口實時上傳電壓、電流、功率、報警等信息，支持遠程監

測與策略設定。

5、適用場景廣泛：從住宅、商業建筑到工業配電箱柜，均可靈活嵌入使用。

GRD9S-F100型物聯網智能小型斷路器產品特點：

1、標準符合性高：嚴格遵循國家電氣標準，安全可靠。

2、電流規格齊全：額定電流覆蓋20A、32A、63A、100A，適應不同負載場景。

3、分斷能力強：短路分斷能力達6kA，有效保障線路安全。

4、脫扣類型可選：提供B型、C型、D型脫扣曲線，匹配各類負載特性。

5、動作響應快：合閘時間＜1.5s，分閘時間＜1.0s，迅速實現保護與控制。

6、安裝便捷：采用35mm標準導軌安裝，兼容常見配電箱結構。

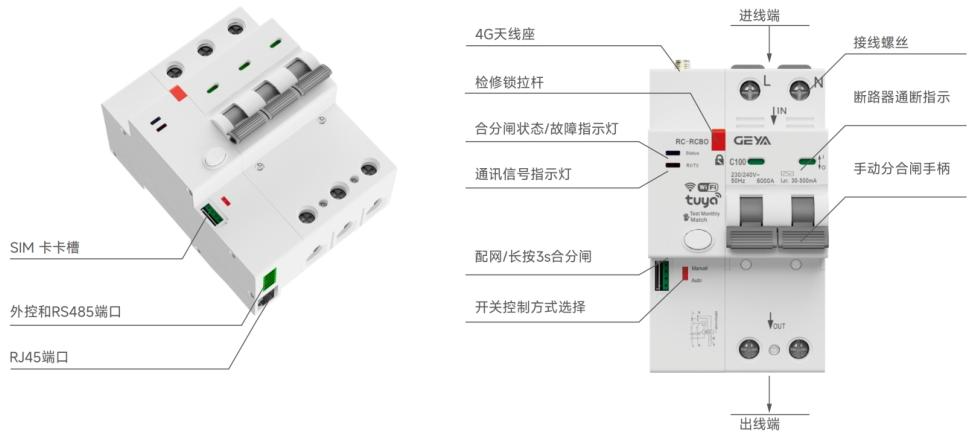

7、多重防護設計：具備手自一體控制、機械檢修鎖，支持本地與遠程操作。

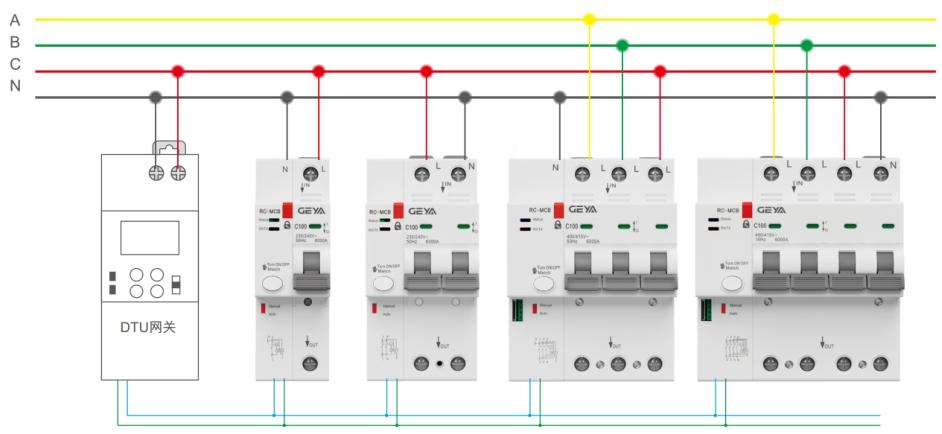

8、穩定通訊接口：集成RS485通訊方式，便于與智能系統組網集成。

GRD9S-F100型物聯網智能小型斷路器產品應用：

1、智能配電系統：用于樓宇、園區、工廠的配電箱，實現遠程分合閘與用電監測。

2、公共設施與基礎設施：適用于學校、醫院、車站等場所的線路保護與電能管理。

3、工業設備控制：配合電機、加熱設備等負載，提供過載、缺相、不平衡等保護。

4、智慧用電場景：融入能源管理平臺，輔助進行負荷分析、故障預警與用電優化。

5、安全要求較高的場合：如數據中心、實驗室等，借助其多重保護與漏電監測功能提升

電氣安全水平。

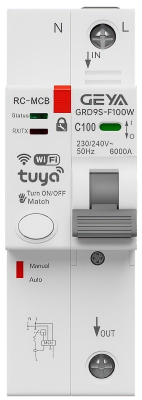

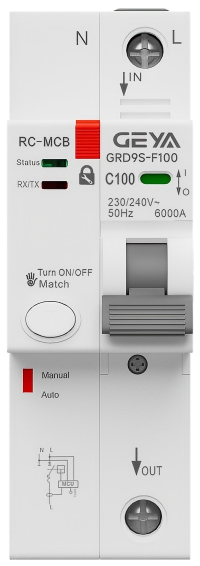

1P

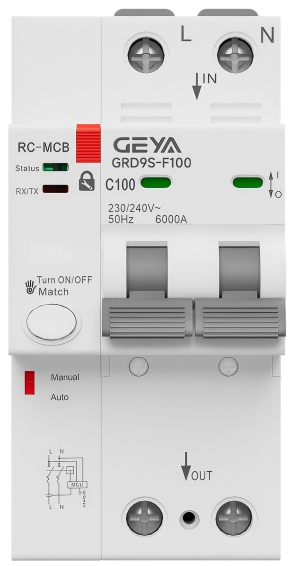

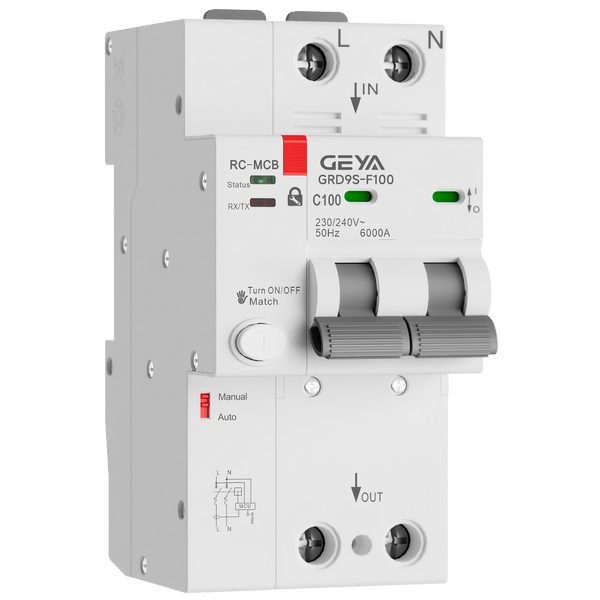

2P

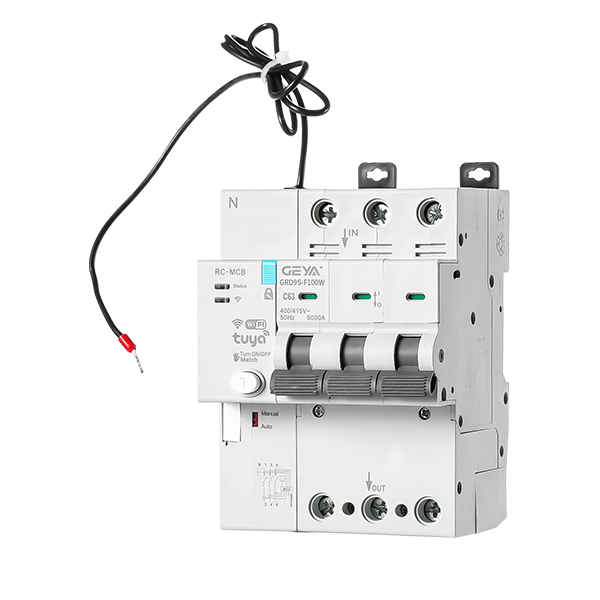

3P

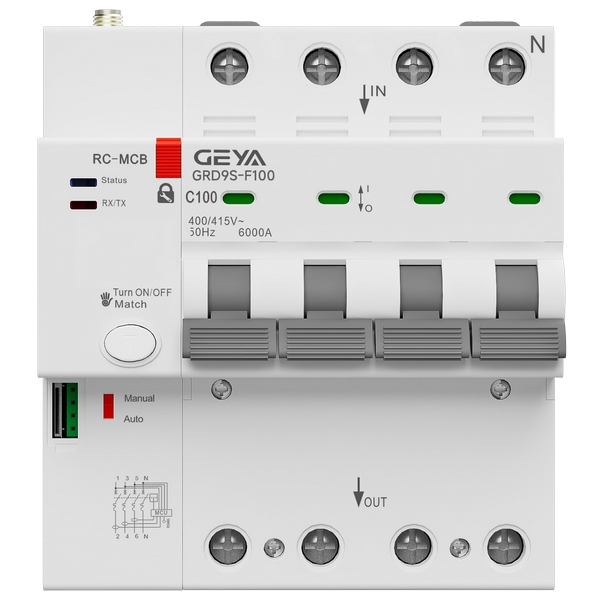

4P

關閉/報警/跳閘

過壓整定

過壓延時

欠壓整定

欠壓延時

過載整定

過載延時

欠載整定

欠載延時

高溫整定

高溫延時

缺相整定

缺相延時

關閉/報警/跳閘

斷電電壓值

斷電延時

過功率整定

過功率延時

欠功率整定

欠功率延時

關閉/報警/跳閘

不平衡度

延時時間

不平衡度

延時時間

---

--

預警比例

定時控制

自動合閘

漏電自檢

漏電突變保護

漏電重合

上電合閘

錯相保護

關閉/報警/跳閘

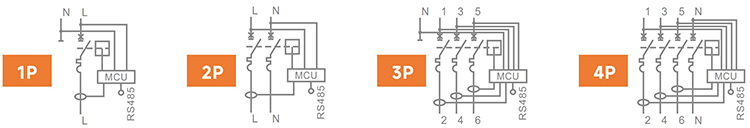

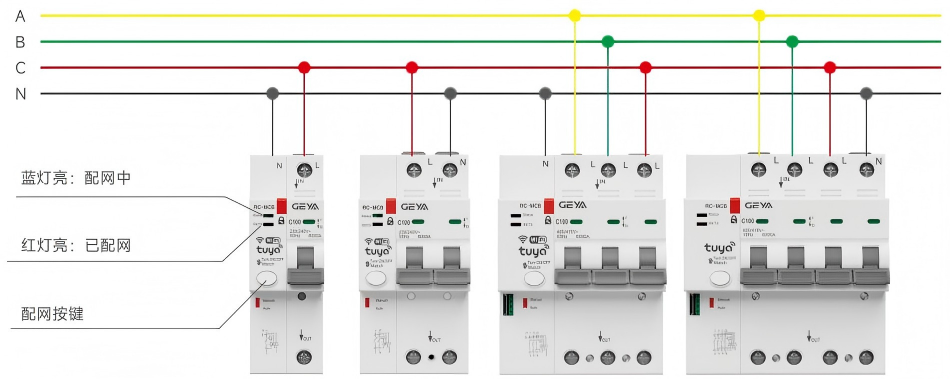

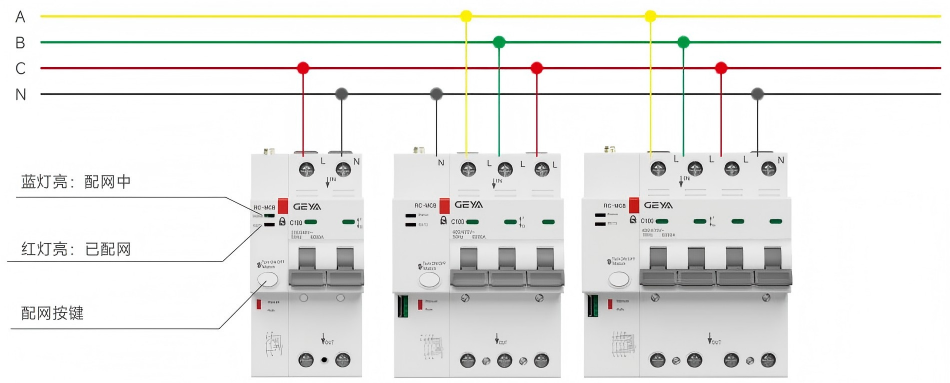

GRD9S-F100型物聯網智能小型斷路器產品接線：

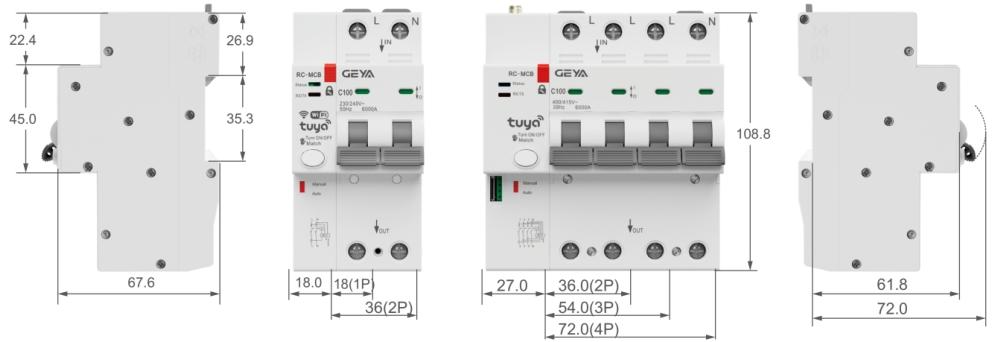

GRD9S-F100型物聯網智能小型斷路器產品尺寸：
