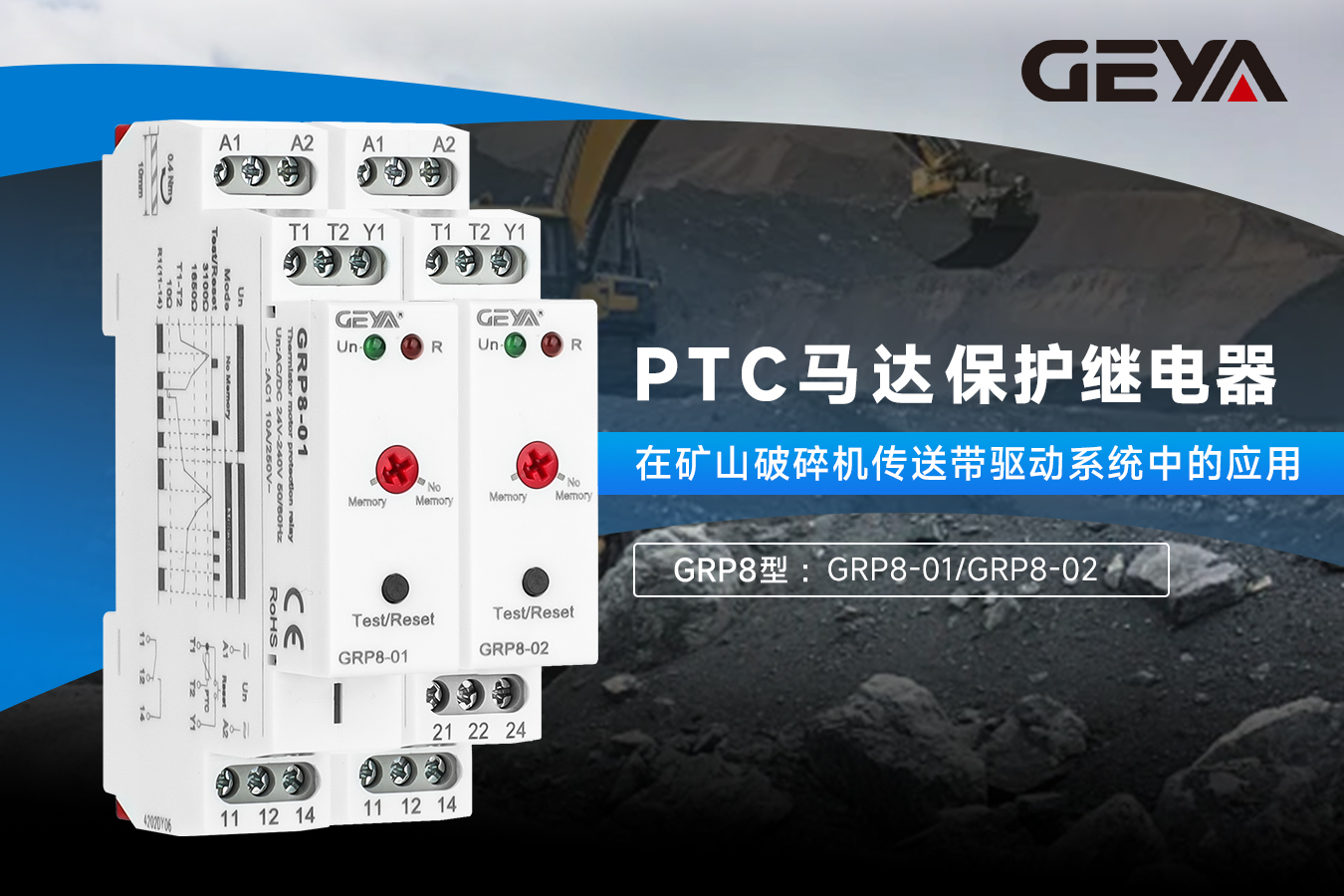

在工況惡劣、連續生產要求高的礦山行業中，驅動電機的可靠保護是保障生產順暢的關鍵環節。面對高粉塵、重負載及散熱不良等嚴峻挑戰，傳統的電流

保護方式往往力不從心。本文將介紹格亞電氣GRP8型PTC馬達保護繼電器如何在一個實際的礦山破碎輸送系統中，通過直接溫度監測與高可靠性設計，成功

解決了電機頻繁燒毀的難題，為同類應用提供了有效的解決方案參考。

項目介紹

某大型石灰石礦山粗碎生產線中，核心輸送設備——重型板式給料機及后續破碎機出料皮帶機的驅動電機，長期處于端惡劣的工況下運行。這些電機不僅

需要承受設備啟動時礦石堆積造成的重載沖擊，還需在持續高負荷、高粉塵、環境溫度波動大且通風散熱條件受限的環境中不間斷工作。該生產線是礦山物料

輸送的咽喉要道，其運行連續性直接關系到全礦的生產效率。

GRP8型繼電器的核心作用

針對上述痛點，格亞電氣GRP8型PTC馬達保護繼電器被選為核心改造元件，在項目中發揮了以下關鍵作用：

1、實現基于真實溫度的精準保護：其1組PTC輸入端子直接連接埋入電機繞組的熱敏電阻，實時監測繞組熱點的溫度。這一方式徹底擺脫了對電流和外部

環境的間接依賴，無論過熱是由機械過載、散熱不良還是環境高溫引起，均能直接、快速地觸發保護，從根源上預防了電機燒毀事故。

2、提供系統自檢與高適應性保障：內置的傳感器回路斷線檢測功能，當PTC線路發生故障時能立即發出警報，避免保護功能“假性正常”，提升了整個保

護系統的可靠性。同時，其AC/DC 24V-240V超寬工作電壓設計，從容應對礦山現場的電壓波動，保護裝置自身在任何情況下穩定運行。

3、支持安全便捷的運維模式：通過啟用可外接的復位按鈕功能，將復位點引至電控柜門外。維護人員在確認現場安全后，無需開柜即可進行復位操作，

既符合安全規程，又縮短了故障恢復時間。其清晰的LED指示燈能在多塵環境下明確指示運行、報警或故障狀態，輔助快速診斷。

4、以超小體積完成高效集成：僅18mm的寬度及35mm卡軌安裝方式，使其能輕松嵌入原有密集的柜內布局，無需改動柜體或大規模調整線路，地簡化

了改造工程，降低了改造成本。

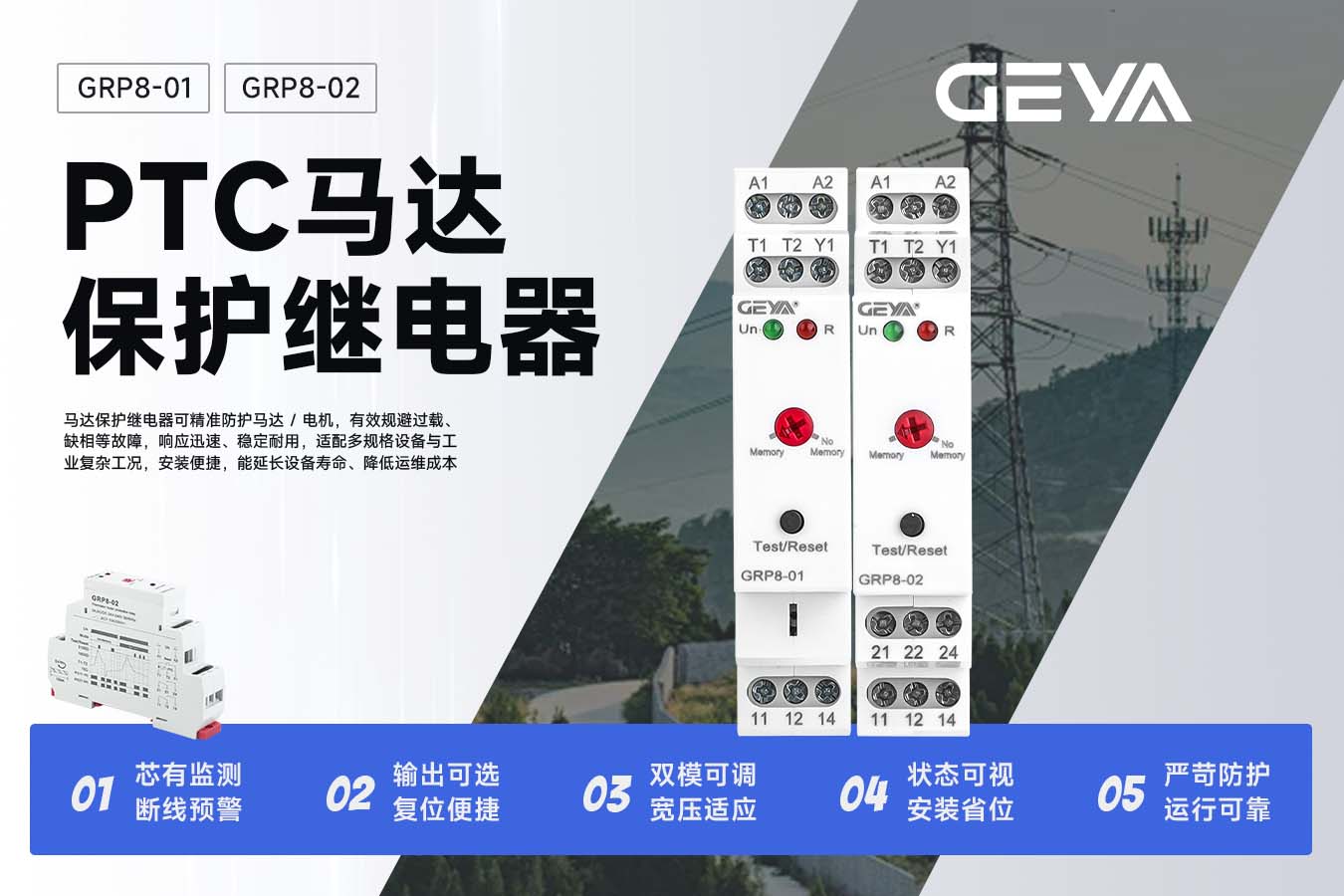

深入解析GRP8型PTC馬達保護繼電器

GRP8型PTC馬達保護繼電器專用于高開關頻率、過載、缺相等引起的馬達過熱保護，適應高溫及散熱不良環境。其具備傳感器斷線檢測、可選雙輸出觸

點、兩種工作模式及外接復位功能。支持AC/DC 24V-240V寬電壓，LED指示工作狀態，寬度僅18mm，適合35mm卡軌安裝。

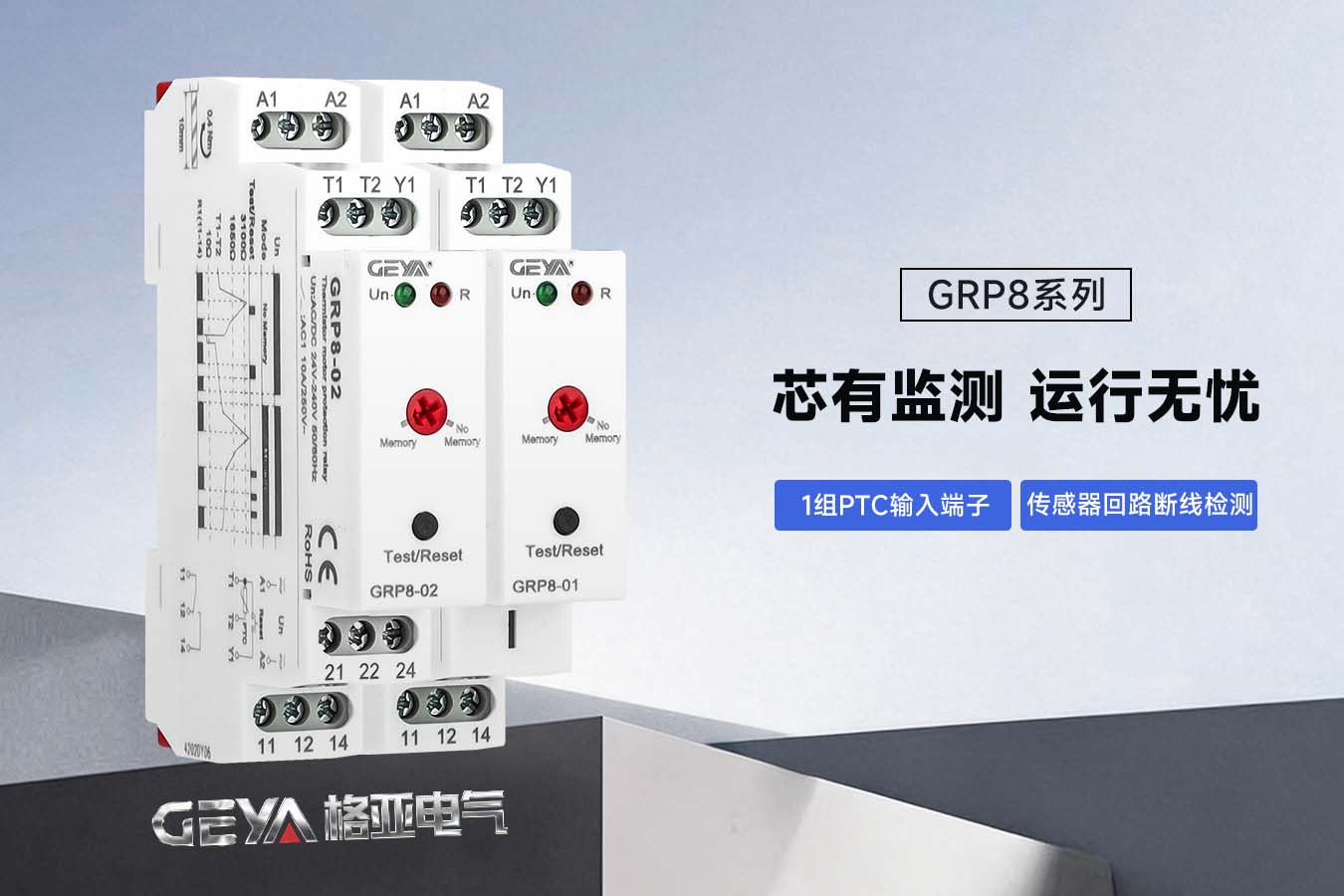

芯有監測，運行無憂

該繼電器采用PTC溫度傳感器直接接入（適用于線圈中預埋PTC電阻的電機），能精準響應馬達繞組過熱。其具備傳感器回路斷線檢測功能，可及時預警

連接故障，有效避免因信號缺失導致的保護失靈，保障系統安全。

輸出靈活，復位便捷

該繼電器提供1組或2組輸出觸點規格選項，可靈活適配不同的控制與報警回路需求。同時，支持外接復位按鈕功能，便于在設備旁或控制箱面板上進行

安全、便捷的遠程復位操作。

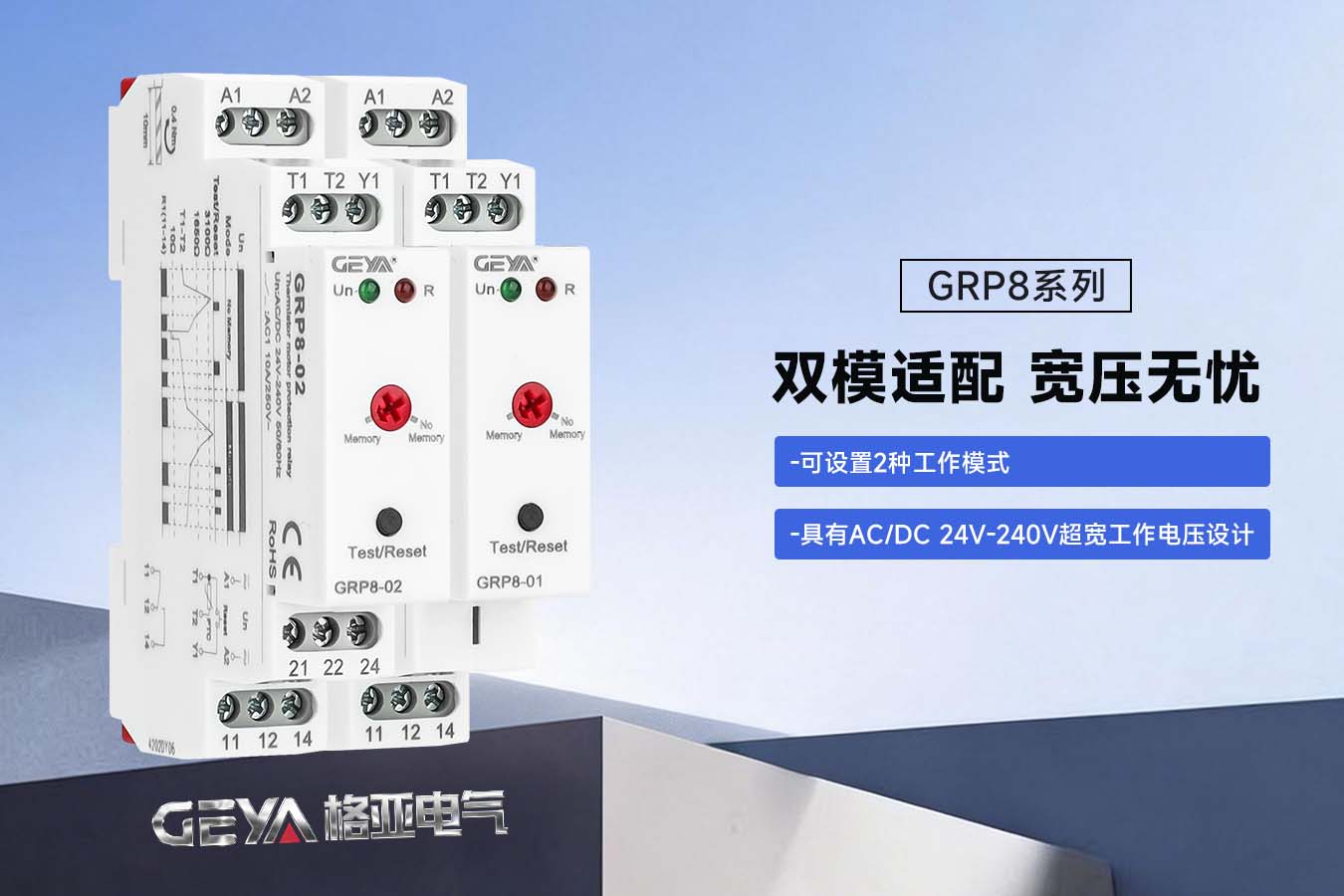

雙模適配，寬壓無憂

該繼電器提供兩種可設置的工作模式，便于匹配不同工況下的馬達保護需求。其采用AC/DC 24V-240V超寬工作電壓設計，能兼容絕大多數主流供電系

統，提升設備的通用性與安裝靈活性。

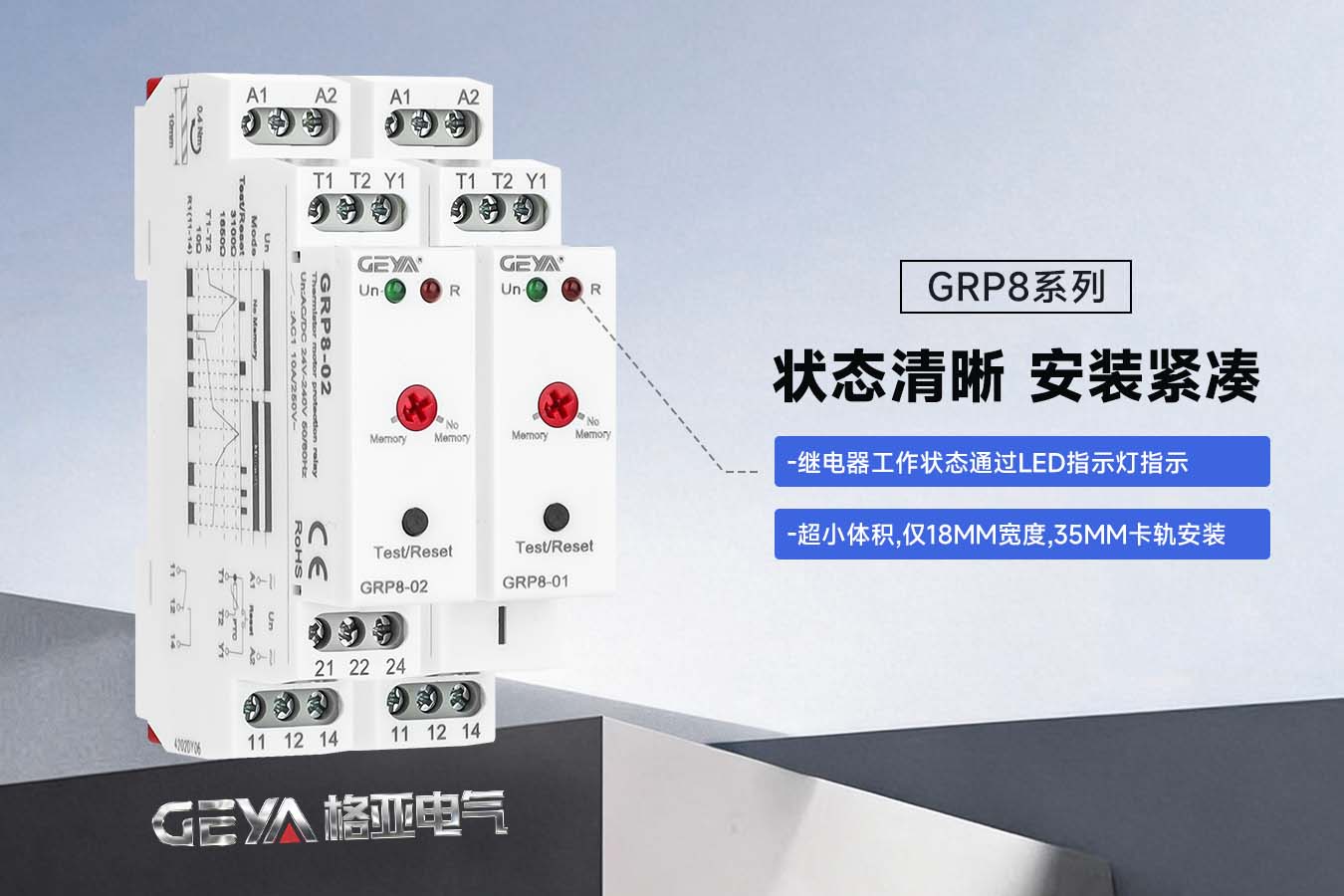

狀態清晰，安裝緊湊

該繼電器通過醒目的LED指示燈實時顯示工作狀態，便于快速識別設備運行情況。其采用超緊湊設計，寬度僅18mm，支持標準的35mm卡軌安裝，能

有效節省控制柜內空間，提升布線效率與整潔度。

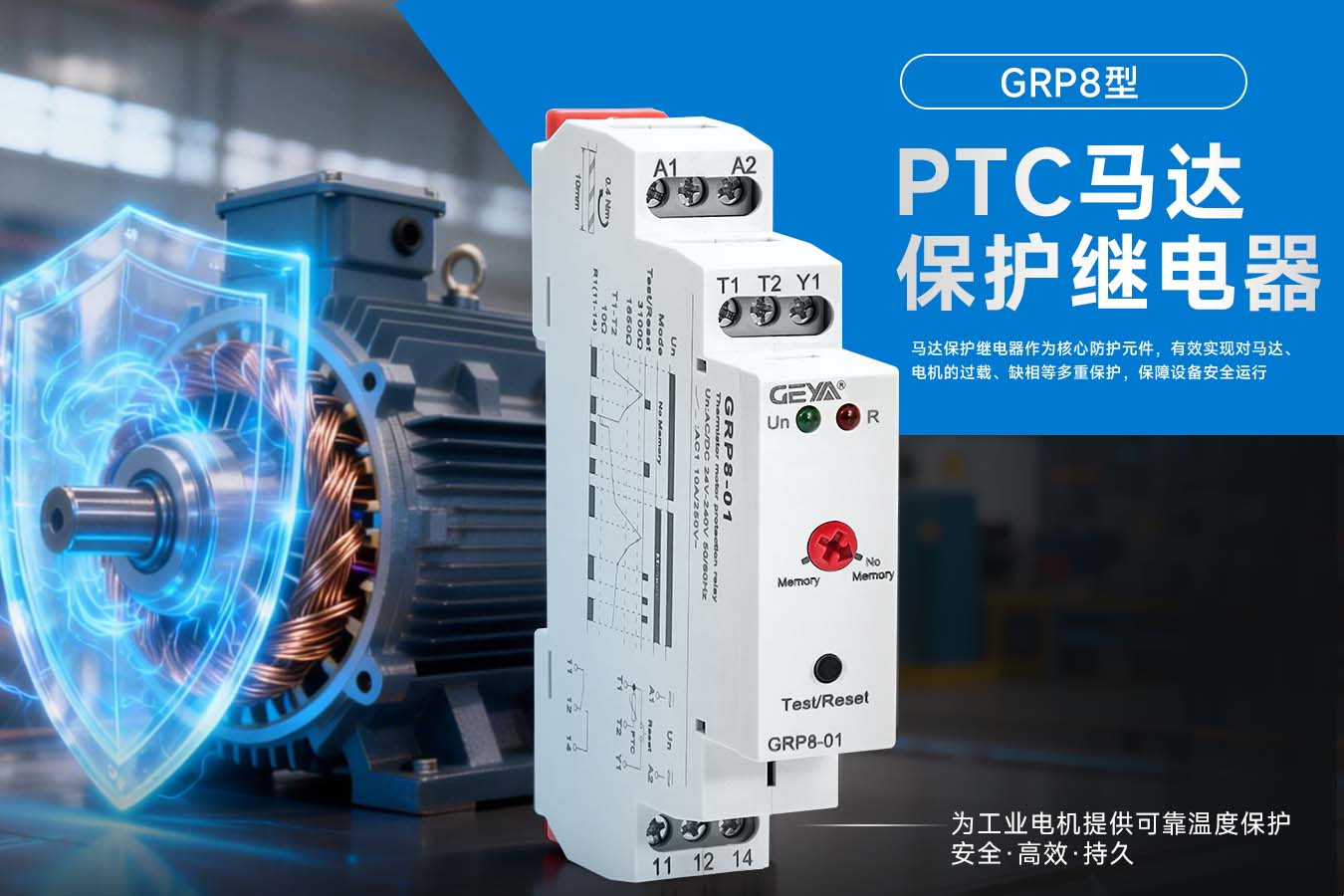

產品應用

GRP8型PTC馬達保護繼電器專為應對馬達的嚴苛工作環境而設計。它能有效防護因頻繁啟停、負載過高、電源缺相，以及環境溫度過高或散熱不良所

導致的馬達繞組過熱問題，為設備的連續安全運行提供可靠保障。

項目成效總結

自GRP8型繼電器投入使用以來，該礦山破碎輸送系統的驅動電機運行可靠性得到根本性改善。電機因過熱導致的故障率下降超過80%，非計劃停機時

間大幅減少，有效保障了生產的連續性與穩定性。清晰的故障指示與便捷的復位方式也降低了維護人員的勞動強度與技能門檻。
