選擇GRL9系列漏電斷路器，意味著為您的電路系統選擇了一款性能可靠、保護

的安全裝置。其高靈敏的漏電保護能力，能及時響應危險的泄漏電流，預防觸電事故與

電氣火災風險。同時，產品規格齊全，適配性廣泛，能夠滿足多種復雜用電環境的需

求。

GRL9系列漏電斷路器（RCCB）產品優勢：

1、安全可靠：快速切斷故障電源，為核心用電安全提供保障。

2、靈活適配：提供從16A至100A寬范圍的額定電流、多種漏電動作電流及動作類型，

可精準匹配不同負載與保護要求。

3、適用廣泛：覆蓋工業、商業及民用住宅等多種應用場景。

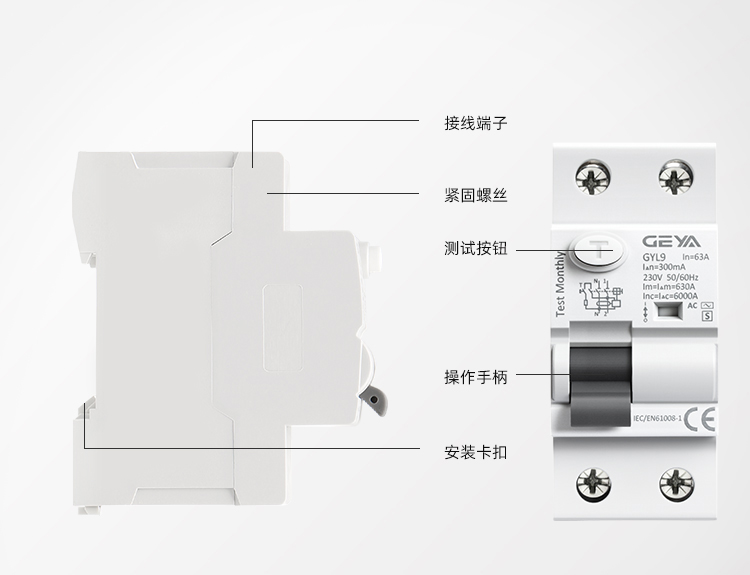

4、指示清晰：具備漏電故障指示功能，便于快速識別故障狀態，方便維護。

5、安裝便利：支持雙匯流排接線，接線容量至35mm2，并采用TH35-7.5標準導軌

安裝，施工簡便。

GRL9系列漏電斷路器（RCCB）產品特點：

1、環保合規：產品符合RoHS 2.0環保指令要求。

2、接線高效：具備雙匯流排接線功能，提升了安裝效率與連接的可靠性。

3、狀態可視：設有漏電故障指示窗口，故障狀態一目了然。

4、強兼容性：寬泛的接線容量（1-35mm2），適應不同線徑需求。

5、耐用設計：機械壽命達10000次，電氣壽命為4000次，具備較長的使用壽命。

6、高斷能力：額定限短路電流分斷能力可達10000A，能承受較強的短路沖擊。

GRL9系列漏電斷路器（RCCB）產品應用：

GRL9系列漏電斷路器廣泛應用于需要對人身觸電和電氣火災風險進行重點防護的場合，

例如：

1、住宅建筑：家庭配電箱、公寓單元總開關。

2、商業場所：商場、辦公樓、酒店、學校的配電系統。

3、工業領域：工廠車間、倉庫、小型生產設備的電源保護。

4、公共設施：社區電網、基礎設施的配電保護。

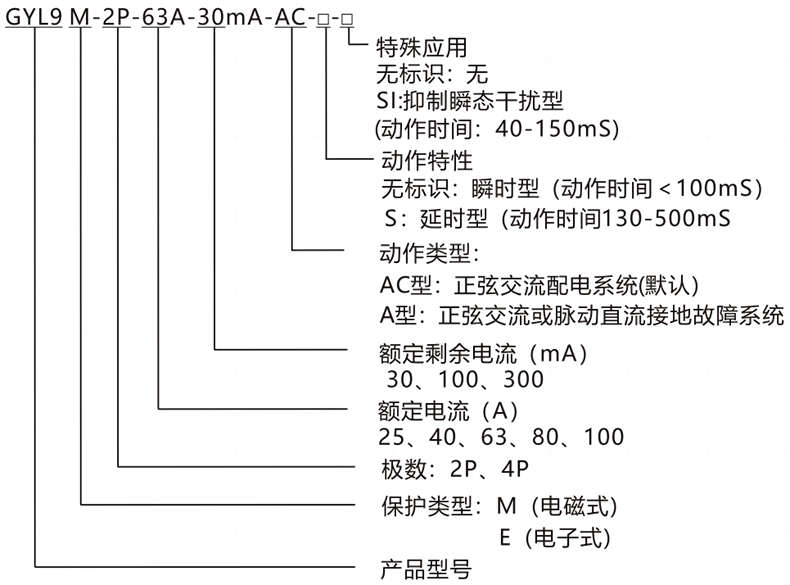

GYL9

產品型號

漏電斷路器

RCCB

M（電磁式）

E（電子式）

GRL9系列漏電斷路器（RCCB）技術參數：

1、額定電壓 (Un)：230/240V、240/415V

2、額定電流 (In)：16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A

3、額定絕緣電壓 (Ui)：500V

4、額定沖擊耐受電壓 (Uimp)：4kV

5、額定剩余動作電流 (I△n)：0.03A, 0.1A, 0.3A

6、Poles：1P+N, 3P+N

7、剩余電流動作類型：AC型, A型, AC-S型, A-S型, A-Si型, AC-Si型

8、工作頻率：50/60Hz

9、額定限短路電流 (Icu)：6000A, 10000A

10、額定剩余短路電流 (I△c)：6000A, 10000A

11、額定接通與分斷能力 (Im)：500A (當 In ≤ 50A) 或 10In (當 In = 63A)

12、額定剩余接通與分斷能力 (I△m)：500A (當 In ≤ 50A) 或 10In (當 In = 63A)

13、擰緊力矩：2.5 N·m

14、防護等級：IP20

15、安裝方式：TH35-7.5 標準導軌安裝

16、機械壽命：10000 次

17、電氣壽命：4000 次

18、接線容量：1 - 35 mm2

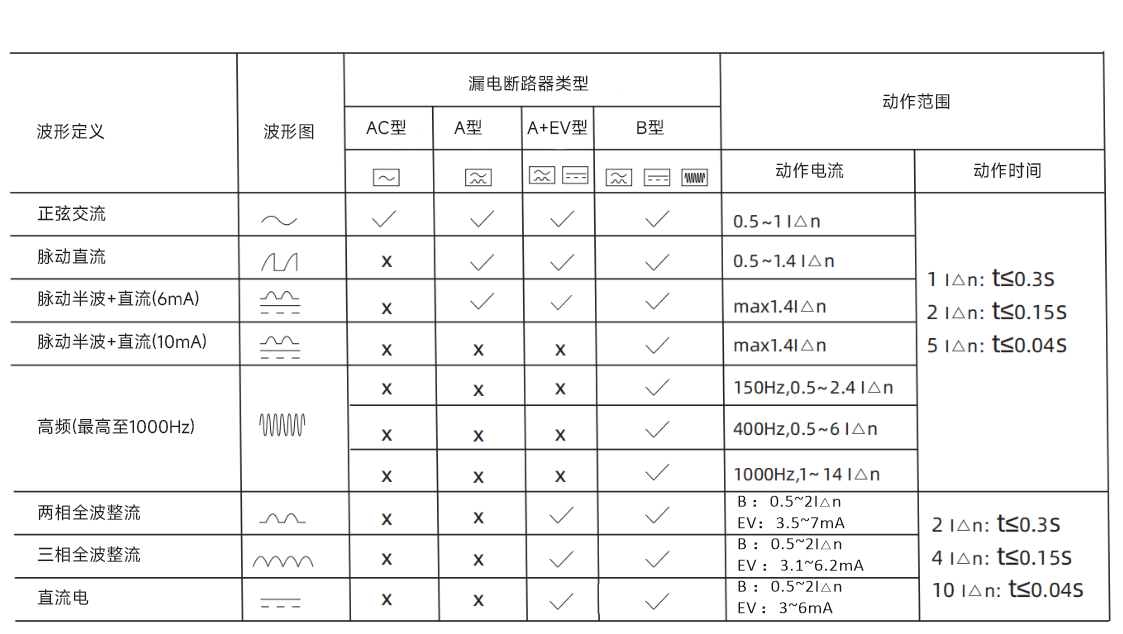

GRL9系列漏電斷路器（RCCB）漏電區別：

GRL9系列漏電斷路器（RCCB）剩余漏電流分斷時間：

I△n

一般

類型

0.03

0.1

0.3

0.13~0.5

Si型
