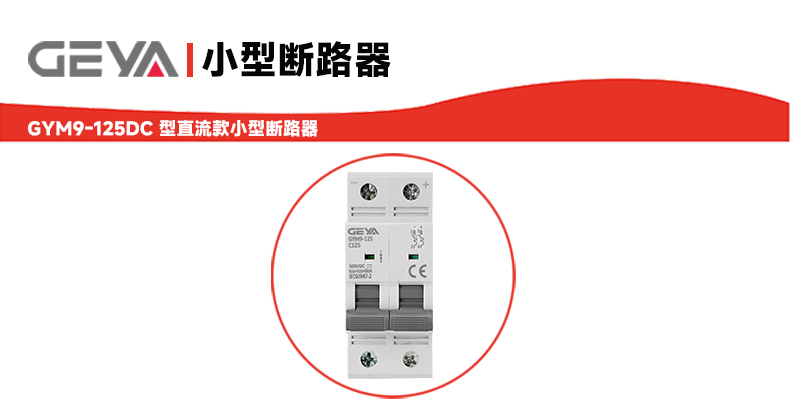

在直流配電系統中，可靠的過載與短路保護對設備安全與運行穩定性尤為重要。

GYM9-125DC 專為直流電路設計，具備較強的短路分?jǐn)嗄芰土己玫沫h(huán)境適應性，適用

于多種工業與通信場景，為用戶提供穩定、安全的電路保護解決方案。

GYM9-125DC 型直流款小型斷路器產品優勢：

1、高短路分?jǐn)嗄芰Γ翰捎脧?qiáng)力永磁滅弧系統，短路分?jǐn)嗄芰_(dá) 10kA，有效遏制故障電

流。

2、使用壽命長：機械壽命達 20000 次以上，支持頻繁操作，維護需求低。

3、安裝便捷：采用 TH35-7.5 標準鋼安裝軌，接線符合“上進下出”電源性特點，節

省布線時間與材料。

4、環境適應性強：可在 -5℃ 至 +40℃ 溫度范圍及海拔 2000m 以下環境中穩定工作。

5、符合標準：產品設計遵循 GB 及 IEC 相關標準，保障合規性與兼容性。

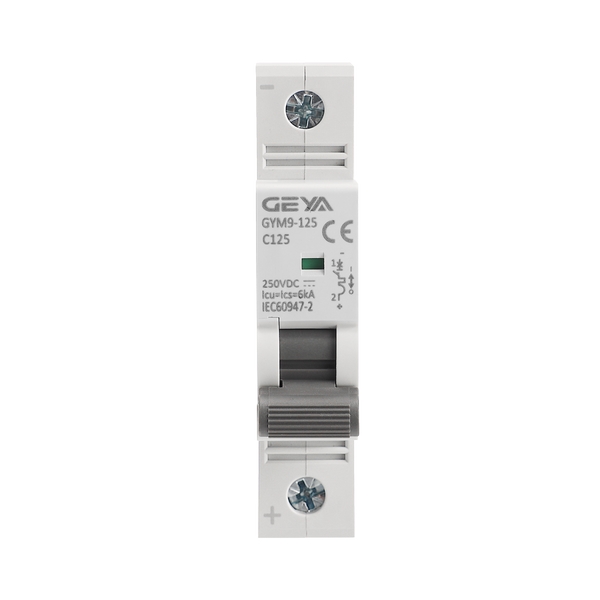

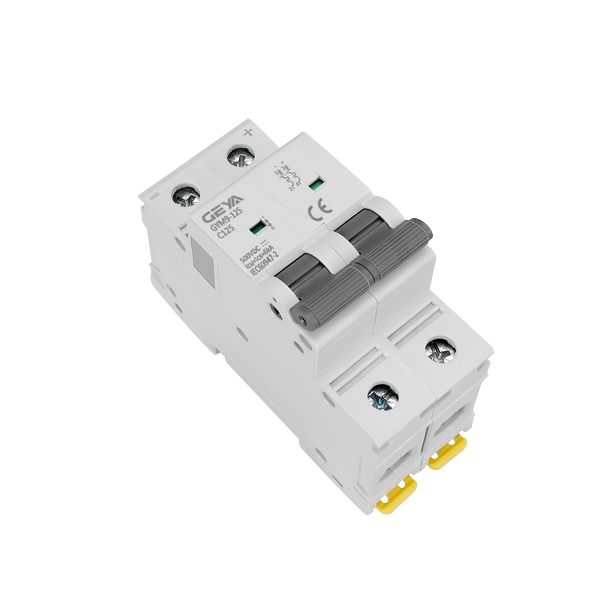

GYM9-125DC 型直流款小型斷路器產品特點：

1、結構組成包括外殼、操作機構、熱脫扣器、電磁脫扣器、觸頭系統及滅弧系統，集成

過載與短路雙重保護。

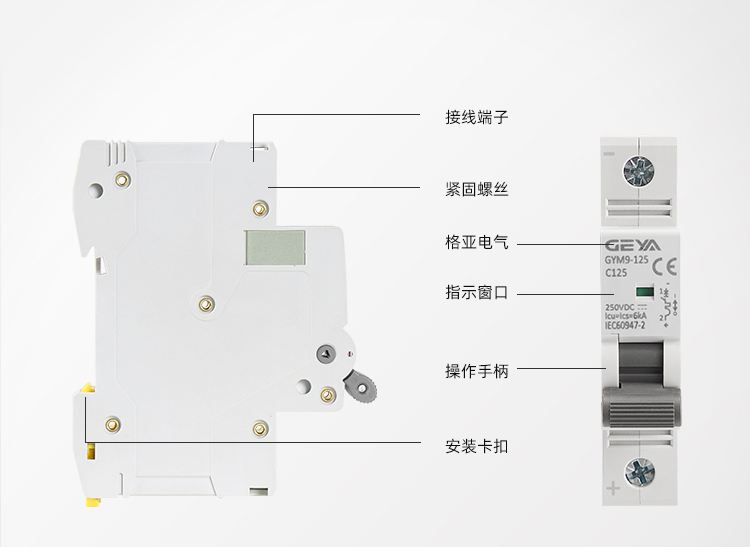

2、手柄位于前端面上方，操作手感舒適且安全，便于識別分合閘狀態。

3、接線端明確標注“+”“-”性，支持螺釘壓緊接線，連接牢固可靠。

4、污染等級為 2 級，安裝類別支持 Ⅰ、Ⅲ 級，適用于多種電氣環境。

5、外形美觀，結構緊湊，適合各類配電箱與電控柜集成安裝。

GYM9-125DC 型直流款小型斷路器產品應用：

本斷路器適用于直流配電系統的過載與短路保護，常見于：

1、電力系統中的直流屏、儲能裝置及光伏發電系統

2、郵電通信領域的直流供電設備與基站電源

3、交通運輸中的直流控制與信號系統

4、工礦企業的直流電機、控制回路及照明電路

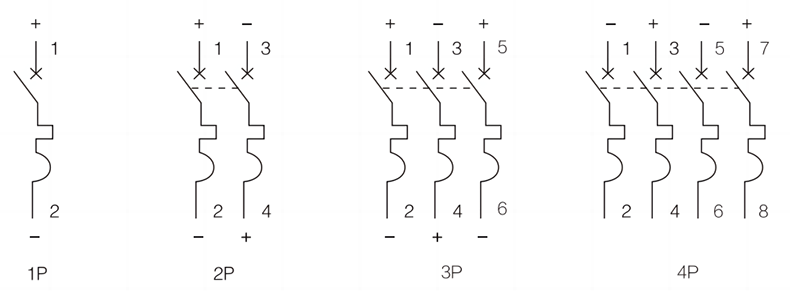

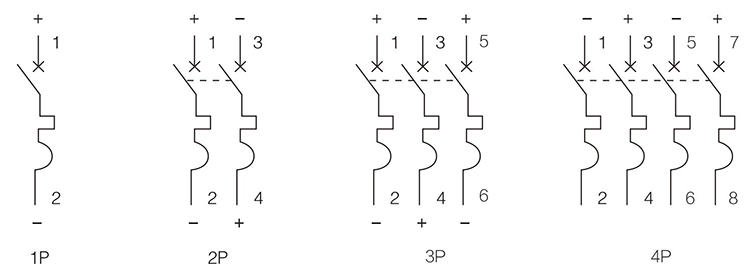

GYM9-125DC 型直流款小型斷路器產品接線：

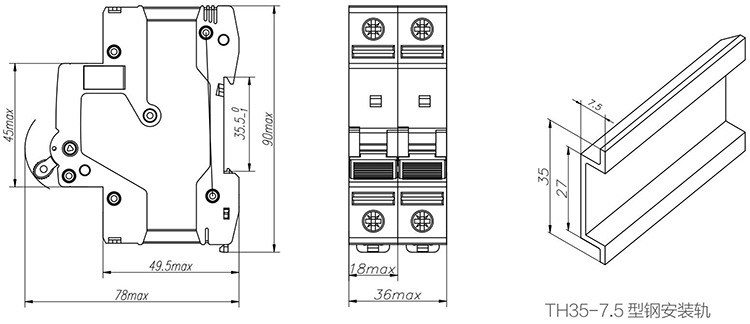

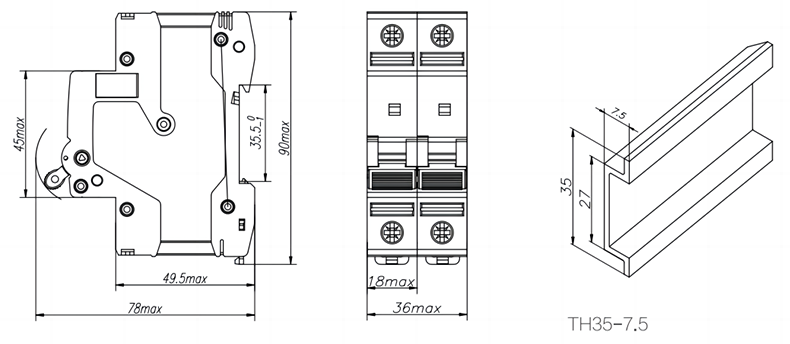

GYM9-125DC 型直流款小型斷路器產品尺寸：

GYM9-125DC 型直流款小型斷路器技術參數：

殼架等級

額定電流

Inm(A)

1

2、3

4

1

2、3

4
