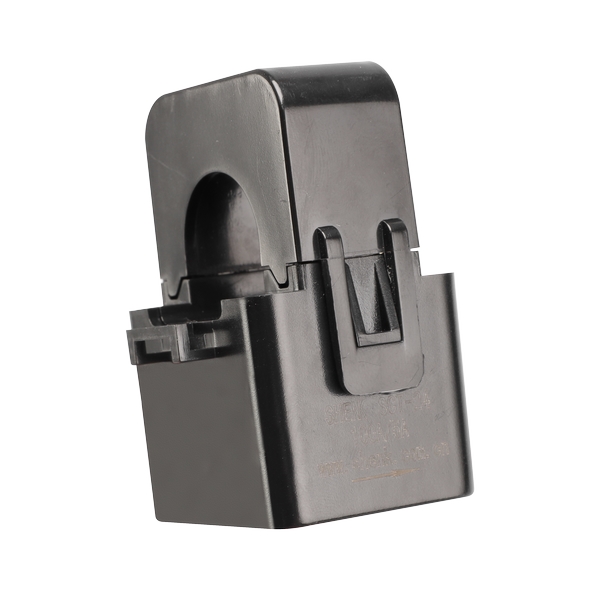

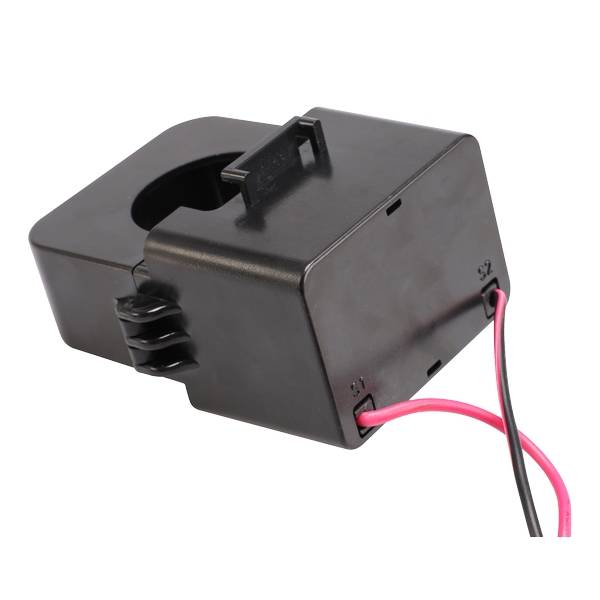

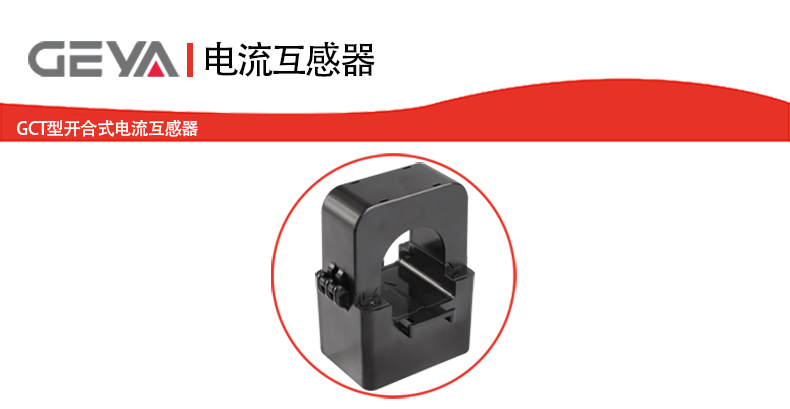

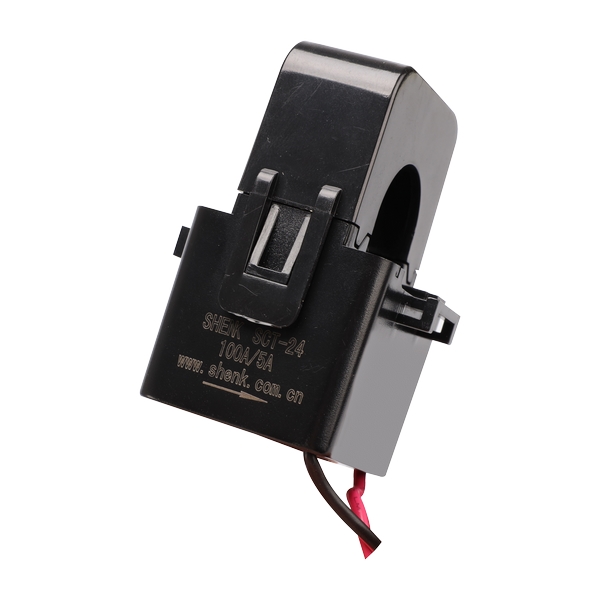

GCT型開口式電流互感器產品特點：
1、阻燃性，UL94V-0，絕緣保護電路。
2、日本硅鋼設計，導磁性強，耐用不易發熱。

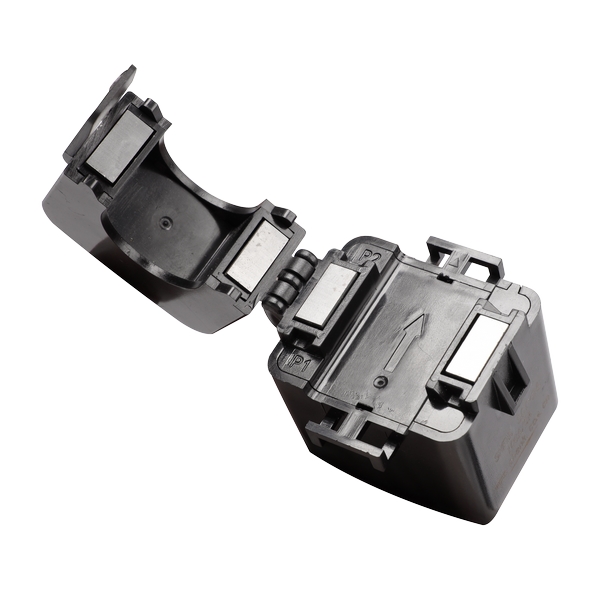

3、開合式設計，改造線路時不用拆卸，更加方便。
4、足匝銅芯線圈，銅線排布精密有序，性能更穩定。
GCT型開口式電流互感器應用場合：
·電能計量/能效管理用
·HEMS(家庭能源管理系統)
·BEMS(建筑能源管理系統)
·其它在線電能監控系統

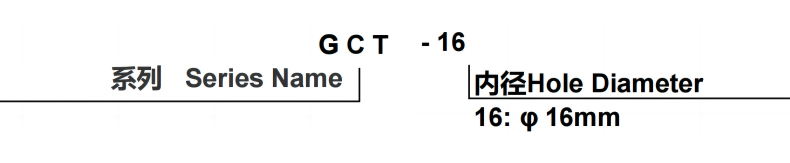

GCT型開口式電流互感器型號及含義：
GCT型開口式電流互感器型號一覽表：
| 型 號 Part Number | 內徑φ Hole Diameter | A | B | c | D |
| GCT-10 | 10 | Z | 41 | 26 | 14 |
| GCT-16 | 16 | 30 | 47 | 32 | 19 |
| GCT-24 | 24 | 46 | 64 | 34 | 22 |
| GCT-36 | 36 | 56 | 82 | 43 | 26 |
| GCT-50 | 47 | 80 | 110 | 47 | 32 |
GCT型開口式電流互感器產出尺寸：
GCT型開口式電流互感器技術參數：
| 型號 | GCT-10 | GCT-16 | GCT-24 | GCT-36 | GCT-50 | ||
| 適用電流 | 1~60A | 5~100A | 5~300A | 5~600A | 5~1000A | ||
| 可選用規格(A) | 5A、20A、30A 40A、50A、60A | 50A、100A | 100A、120A、200A、250A | 200A、400A、600A | 400A、600A、800A、1000A | ||
| 毫安級輸出常規變比(T) | 1000:1~3000:1 | 1000:1-5000:1 | 1000:1-8000:1 | 1000:1-12000:1 | 1000:1-12000:1 | ||
| 安培級輸出規格 | l | 100A/1A-5A 5.0 OVA | 100A/1A-5A 150A/1A-5A 200A/1A-5A 250A/1A-5A 300A/1A-5A | 1.01.5VA 1.01.5VA 1.01.5VA 1.01.5VA 1.01.5VA | 200A/1A-5A 250A/1A-5A 300A/1A-5A 400A/1A-5A 500A/1A-5A 600A/1A-5A | 1.01.5VA 1.01.5VA 0.51.5VA 0.51.5VA 0.52.5VA 0.52.5VA | 400A/1A-5A 0.51.5VA 500A/1A-5A 0.52.5VA 600A/1A-5A 0.52.5VA 800A/1A-5A 0.52.5VA |
| 精度 | 毫安級精度：0.5%,安培級精度見上表 | ||||||
| 二次線 | UL246824AWG、UL246816AWG、UL101522AWG線長1米可定制 | ||||||
| 適用頻率 | 50/60Hz | ||||||
| 電壓 | Less than AC300V~600V (絕緣電纜for insulated cable) | ||||||
| 絕緣耐壓 | AC 4000V/1 minute ( 輸出端與外部情況between output terminal and outer case) | ||||||
| 絕緣電阻 | More than 100MΩ by 500V insulation tester (輸出端與外部情況between output terminal and outer case) | ||||||
| 使用溫濕度 | -25 ～ 60℃less than 80%RH | ||||||
| 保存溫濕度 | -30 ～ 90℃ less than 80%RH | ||||||
| 阻燃等級 | Shell外殼UL 94V-0 Second line二次線UL VW-1 | ||||||
