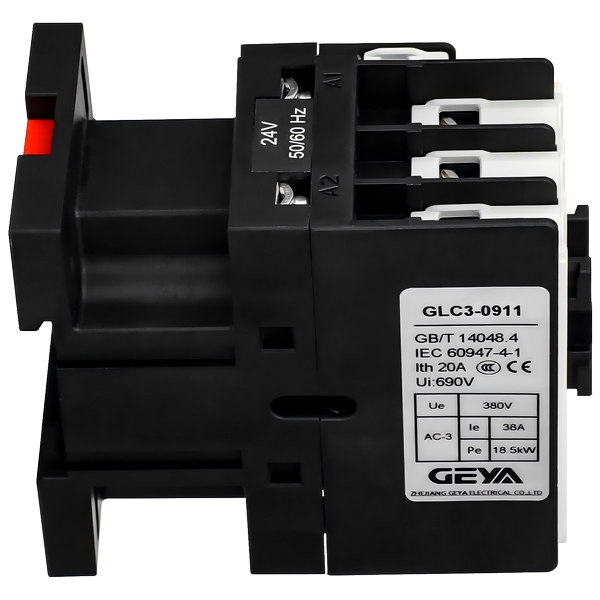

為什么選擇GLC3系列交流接觸器？

GLC3系列交流接觸器設計注重實用性與可靠性，提供齊全的規格與附件選項，使得

用戶在實現電機控制、負載投切等應用時，能夠獲得便捷的選型體驗與穩定的運行表現。

其符合多項與國家技術標準，適用于多種工業環境。

GLC3系列交流接觸器產品優勢：

1、輔助觸頭升級：采用的1常開+1常閉輔助觸頭模塊設計，功能配置更為靈活，便

于復雜控制邏輯的實現。

2、選型便捷：齊全的電流規格與模塊化附件，簡化了設備選型與系統集成過程。

3、安全可靠：擁有CCC、CE、CB等多重認證，符合嚴格的電工標準，絕緣性能與

阻燃等級滿足較高要求。

4、適用性廣：額定工作電壓覆蓋220V至690V，能夠適配多種供電系統。

GLC3系列交流接觸器產品特點：

1、寬電流范圍：提供從06A、09A、12A、16A、18A、25A、32A、40A、50A、65

A、80A到95A的完整電流規格。

2、模塊化附件：支持豐富的功能擴展，包括：

- F1頂裝輔助觸頭

- FC1側裝輔助觸頭

- FJ1機械聯鎖裝置

- FY1空氣延時頭

- FR1浪涌抑制器

3、認證與標準：通過CCC、CE、CB認證，產品設計與制造符合IEC 60947-1、IEC 6094

7-4-1、GB/T 14048.1及GB/T 14048.4等標準。

4、電氣參數：

- 額定工作電壓（Ue）：220V/230V，380V/400V，660V/690V

- 額定絕緣電壓（Ui）：690V

- 額定沖擊耐受電壓（Uimp）：6kV

- 環境與安全性能：適用于污染等級3的環境。外殼具備V0級阻燃特性，符合IEC 60

695-2-1標準，提升了使用安全性。

GLC3系列交流接觸器產品應用：

GLC3系列交流接觸器廣泛應用于工業自動化控制領域，特別適用于：

1、三相交流電動機的起動、停止與反向控制。

2、電熱設備、照明系統等電阻性或感性負載的遠程通斷管理。

3、與熱繼電器等保護電器組合，構成電動機起動器，提供過載保護。

4、需要聯鎖、延時或浪涌抑制等擴展功能的自動化設備與配電系統。

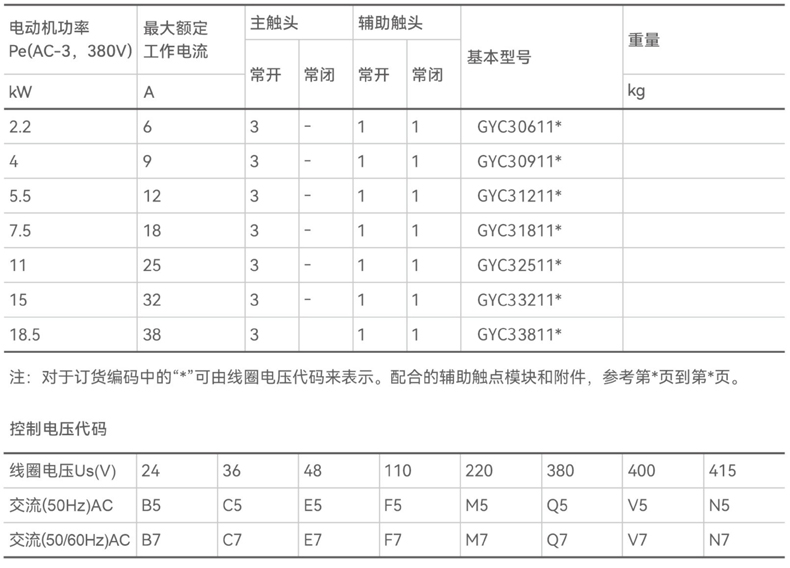

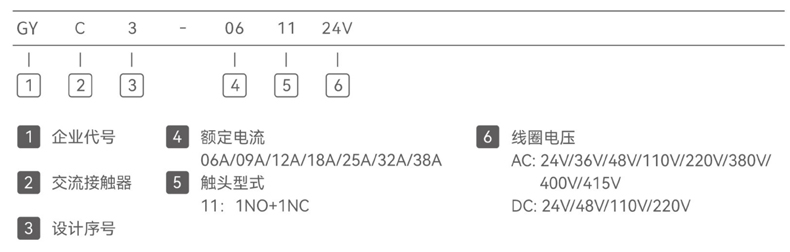

GLC3系列交流接觸器型號說明：

GL

C

3

06

11

24V

50HZ

↓

企

業

代

號

交

流

接

觸

器

設

計

序

號

額

定

電

流

：

06A

09A

12A

18A

25A

32A

38A

40A

50A

65A

80A

95A

觸

頭

型

式

：

11

：

1NO

+

1NC

線

圈

電

壓

:

AC

:

24V

36V

48V

110V

220V

380V

400V

415V

頻

率

：

50HZ

60HZ

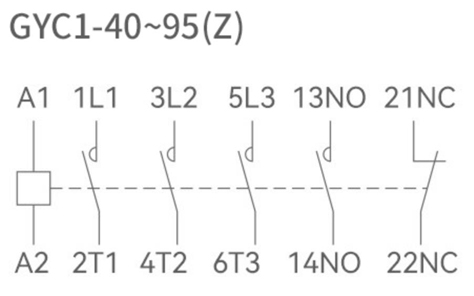

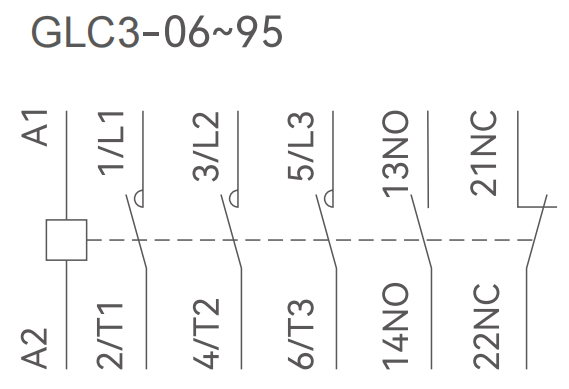

GLC3系列交流接觸器產品接線：


GLC3系列交流接觸器產品尺寸：

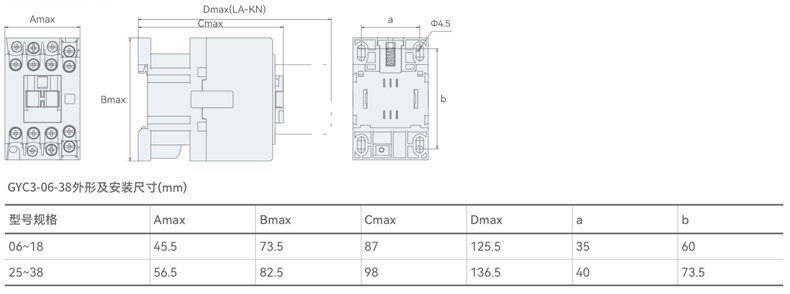

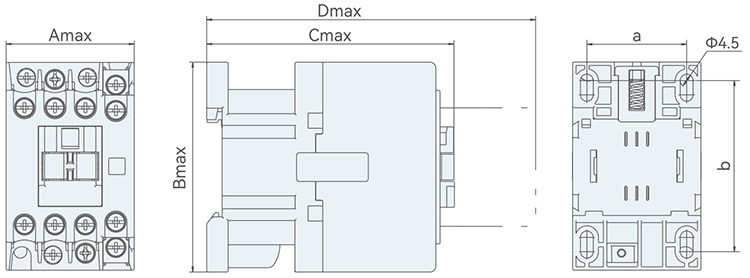

GLC3-06-38外形及安裝尺寸(mm)：

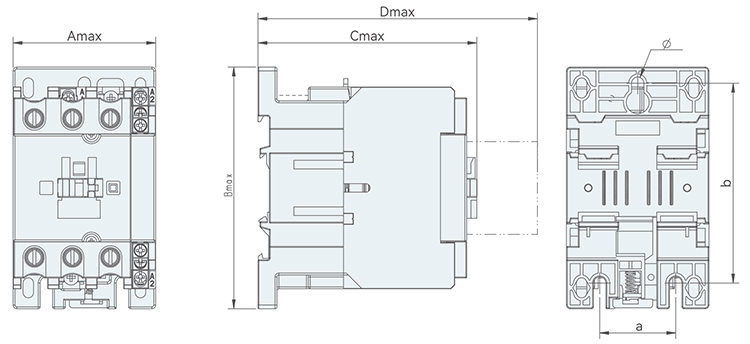

GLC3-40-95外形及安裝尺寸(mm)：


型號規格	Amax	Bmax	Cmax	Dmax	a	b
GLC3-06~18	45.5	73.5	87	125.5	35	60
GLC3-25~38	56.5	82.5	98	136.5	40	73.5
GLC3-40~65	79	128	116	154	40	100/110
GLC3-80~95	87	128	127	165	40	100/110

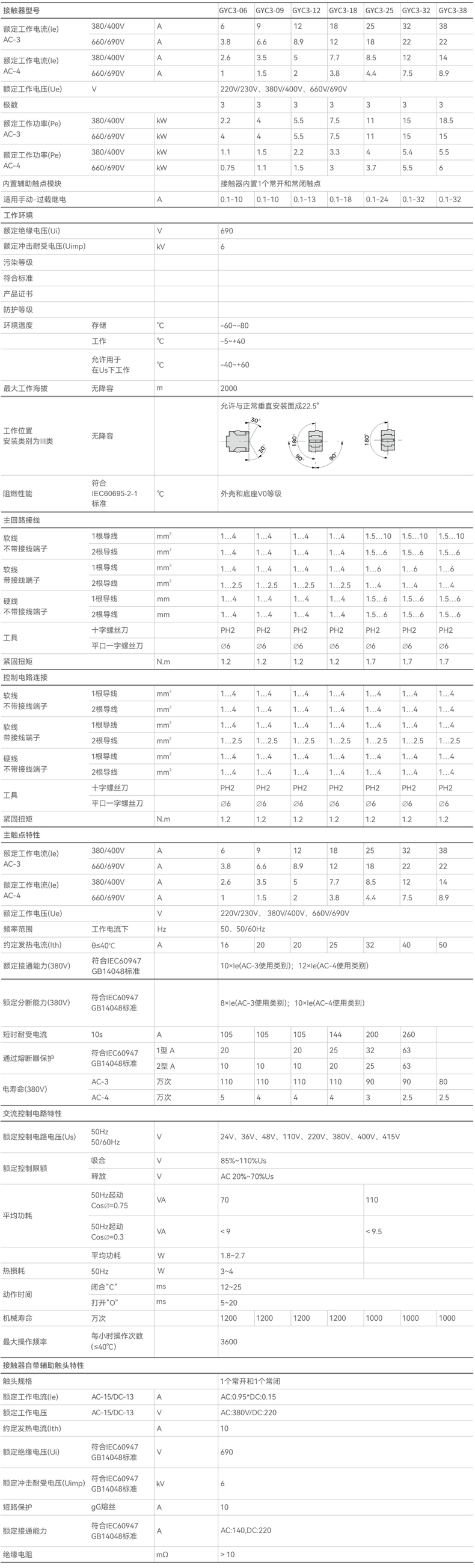

GLC3系列交流接觸器技術參數：

項目	規格	單位	產品型號
項目	規格	單位	GLC3-06	GLC3-09	GLC3-12	GLC3-18	GLC3-25	GLC3-32	GLC3-38	GLC3-40	GLC3-50	GLC3-65	GLC3-80	GLC3-95
額定工作電流(le) AC-3	380/400V	A	6	9	12	18	25	32	38	40	50	65	80	95
額定工作電流(le) AC-3	660/690V	A	3.8	6.6	8.9	12	18	22	22	34	39	42	49	49
額定工作電流(le) AC-4	380/400V	A	2.6	3.5	5	7.7	8.5	12	14	18.5	24	28	37	44
額定工作電流(le) AC-4	660/690V	A	1	1.5	2	3.8	4.4	7.5	8.9	9	12	14	17.3	21.3
額定工作電壓(Ue)	V		220V/230V、380V/400V、660V/690V
數			3	3	3	3	3	3	3	3	3	3	3	3
額定工作功率(Pe) AC-3	380/400V	kW	2.2	4	5.5	7.5	11	15	18.5	18.5	22	30	37	45
額定工作功率(Pe) AC-3	660/690V	kW	4	4	5.5	7.5	11	15	15	30	33	37	45	45
額定工作功率(Pe) AC-4	380/400V	kW	1.1	1.5	2.2	3.3	4	5.4	5.5	7.5	11	15	18.5	22
額定工作功率(Pe) AC-4	660/690V	kW	0.75	1.1	1.5	3	3.7	5.5	6	7.5	10	11	15	18.5
內置輔助觸點模塊			接觸器內置1個常開和常閉觸點
適用手動-過載繼電		A	0.1-10	0.1-100.1-13		0.1-18	0.1-24	0.1-32	0.1-32	0.1-40	0.1-50	0.1-65	Q1-104	Q1-104
工作環境
額定絕緣電壓(Ui)		V	690
額定沖擊耐受電壓(Uimp)		kV	6
污染等級			3
符合標準			IEC
產品證書			CCC、CE、CB
防護等級			IP20
環境溫度	存儲	℃	-60~-80
	工作	℃	-5~+40
	允許用于在Us下工作	℃	-40~+60
工作海拔	無降容	m	2000
工作位置安裝類別為Ⅲ類	無降容		允許與正常垂直安裝面成22.5°
阻燃性能	符合 IEC60695-2-1 標準	℃	外殼VO等級
主回路接線
軟線不帶接線端子	1根導線	mm2	1..4	1..4	1..4	1...4	15...10	15...10	15.10	25.25	25..25	25..25	4...50	4...50
軟線不帶接線端子	2根導線	mm2	1..4	1..4	1...4	1..4	15.6	15..6	15.6	25...16	25...16	25..16	4...25	4...25
軟線帶接線端子	1根導線	mm2	1..4	1..4	1...4	1..4	1..6	1..6	1..6	25..25	25.25	25..25	4...50	4...50
軟線帶接線端子	2根導線	mm2	1..25	1..25	1..25	1..25	1..4	1..4	1..4	25...10	25..10	25...10	4...16	4...16
硬線不帶接線端子	1根導線	mm	1..4	1..4	1..4	1..4	15.6	15..6	15.6	25..25	25..25	25..25	4...50	4...50
硬線不帶接線端子	2根導線	mm	1..4	1..4	1...4	1..4	15.6	15..6	15.6	25...16	25...16	25...16	4...25	4...25
工具	十字螺絲刀		PH2	PH2	PH2	PH2	PH2	PH2	PH2	-	-	一	一	一
工具	平口一字螺絲刀		?6	?6	?6	?6	?6	?6	?6	?8	?8	?8	?8	?8
緊固扭矩		N.m	1.2	1.2	1.2	1.2	1.7	1.7	1.7	5	5	5	9	9
控制電路連接
軟線不帶接線端子	1根導線	mm2	1..4	1..4	1...4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4
軟線不帶接線端子	2根導線	mm2	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4
軟線帶接線端子	1根導線	mm2	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4
軟線帶接線端子	2根導線	mm2	1..25	1..25	1..25	1..25	1..25	1..25	1..25	1..25	1..25	1..25	1..25	1..25
硬線不帶接線端子	1根導線	mm2	1...4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4
硬線不帶接線端子	2根導線	mm2	1..4	1..4	1...4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4	1..4
工具	十字螺絲刀		PH2	PH2	PH2	PH2	PH2	PH2	PH2	PH2	PH2	PH2	PH2	PH2
工具	平口一字螺絲刀		?6	?6	?6	?6	?6	?6	?6	?6	?6	?6	?6	?6
緊固扭矩		N.m	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
主觸點特性
額定工作電流(le) AC-3	380/400V	A	6	9	12	18	25	32	38	40	50	65	80	95
額定工作電流(le) AC-3	660/690V	A	3.8	6.6	8.9	12	18	22	22	34	39	42	49	49
額定工作電流(le) AC-4	380/400V	A	2.6	3.5	5	7.7	8.5	12	14	18.5	24	28	37	44
額定工作電流(le) AC-4	660/690V	A	1	1.5	2	3.8	4.4	7.5	8.9	9	12	14	17.3	21.3
額定工作電壓(Ue)		V	220V/230V、380V/400V、660V/690V
頻率范圍	工作電流下	Hz	50、50/60Hz
約定發熱電流(Ith)	θ≤40℃	A	16	20	20	25	32	40	50	60	80	80	100	100
額定接通能力(380V)	符合IEC60947 GB14048標準		10×le(AC-3使用類別);12×le(AC-4使用類別)
額定分斷能力(380V)	符合IEC60947 GB14048標準		8×le(AC-3使用類別);10×le(AC-4使用類別)
短時耐受電流	10s	A	48	72	96	144	200	256	310	320	400	520	640	800
通過熔斷器保護	符合IEC60947 GB14048標準	1 型 A	20	20	20	25	40	50	63	80	100	160	200	200
通過熔斷器保護	符合IEC60947 GB14048標準	2 型 A	10	10	10	20	25	50	63	80	100	125	160	160
電壽命(380V)	AC-3	萬次	110	100	100	100	90	90	80	90	90	90	65	65
電壽命(380V)	AC-4	萬次	5	4	4	4	3	2.5	2.5	3	2.5	2.5	2	1.5
交流控制電路特性
額定控制電路電壓(Us)	50Hz 50/60Hz	V	24V、36V、48V、110V、220V、380V、400V、415V
額定控制限額	吸合	V	85%~110%Us
額定控制限額	釋放	V	AC 20%~70%Us
平均功耗	50Hz起動 Cos=0.75	VA	70			110			220			220
	50Hz保持 Cos=0.3	VA	<9			<9.5			<36.6
	平均功耗	W	1.8~2.7			3~4			6~10			6~10
熱損耗	50Hz	W	3~4 3~4		6~10	6~10	6~10	6~10	6~10
動作時間	閉合”C”	ms	12~25						20~26
動作時間	打開”O”	ms	5~20						6~15
機械壽命	萬次		1200	1200	1200	1200	1000	1000	1000	900	900	900	650	650
操作頻率	每小時操作次數	(≤40℃)	3600
接觸器自帶輔助觸頭特性
觸頭規格			1個常開和1個常閉
額定工作電流(le)	AC-15/DC-13	A	AC:0.95*DC:0.15
額定工作電壓	AC-15/DC-13	V	AC:380V/DC:220
約定發熱電流(Ith)		A	10
額定絕緣電壓(Ui)	符合IEC60947 GB14048標準	V	690
額定沖擊耐受電壓(Uimp)	符合IEC60947 GB14048標準	kV	6
短路保護	gG熔絲	A	10
額定接通能力	符合IEC60947 GB14048標準	A	AC:140,DC:220
絕緣電阻		MΩ	>10
