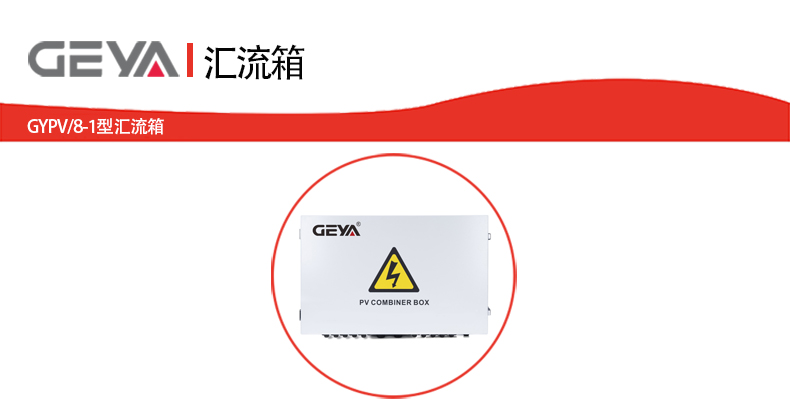

GYPV/8-1型光伏直流匯流箱產品概述:
GYPV/8-1光伏匯流箱將8個光伏組件的直流輸入合成為一個輸出。每個通道都配有熔斷
器，輸出端配備浪涌保護器和斷路器。同時，GYPV/8-1光伏匯流箱大大簡化了直流電源配
電柜和逆變器的輸入布線，實現了防雷保護、短路保護和接地保護。
光伏匯流箱分為兩種類型：智能型和非智能型。智能光伏匯流箱配備監控單元，可以檢
測每串列的輸入電流、內部溫度、防雷狀態、斷路器狀態并總結輸出電壓等信息。產品設計
和配置嚴格按照《光伏接線裝置技術規范》CGC/GF 037:2014執行。為用戶提供安全、簡
潔、美觀、適用的光伏系統產品。
GYPV/8-1光伏匯流箱采用戶外壁掛式設計，可適用于惡劣環境。除了核心組件外，其他
部分均可根據用戶需求進行定制。
GYPV/8-1型光伏直流匯流箱產品特點:
1、高可靠性：
帶直流保險絲。
直流浪涌保護裝置。
直流斷路器或直流負載隔離開關。
2、適應性強：
IP65設計，防水、防塵、防紫外線。嚴格的高溫和低溫測試，應用廣泛。安裝簡單，系
統接線簡單，接線方便。箱體由冷軋鋼和其他金屬材料制成。
3、靈活配置：
用于單晶硅太陽能組件、多晶硅太陽能組件、薄膜太陽能組件。修改光伏熔斷器、斷路
器、負載隔離開關的額定電流。
GYPV/8-1型光伏直流匯流箱技術參數:
| 電氣參數 | |
| 系統直流電壓 | 1000 |
| 每個串的輸入電流 | 15A |
| 輸入字符串 | 8 |
| 輸出開關電流 | 125A |
| 逆變器MPPT數量 | 1 |
| 輸出字符串數 | 1 |
| 防雷 | |
| 試驗類別 | Ⅱ等級保護 |
| 標稱放電電流 | 20kA |
| 放電電流 | 40kA |
| 電壓保護等級 | 3.8kV |
| 連續工作電壓Uc | 1050V |
| 點 | 3P |
| 結構特點 | 插頭推動模塊 |
| 體系 | |
| 防護等級 | IP65 |
| 輸出開關 | 直流隔離開關(標準)/直流斷路器(可選) |
| MC4R防水連接器 | 標準 |
| 光伏直流保險絲 | 標準 |
| 光伏浪涌保護器 | 標準 |
| 監控模塊 | 可選擇的 |
| 防二管 | 可選擇的 |
| 箱體材料 | PVC |
| 安裝方法 | 壁掛式 |
| 工作溫度 | -25°℃~+55℃ |
| 溫度升高 | 2km |
| 允許相對濕度 | 0-95%,無冷凝 |
| 機械參數 | |
| 長X寬X高 | 500x400x190 |

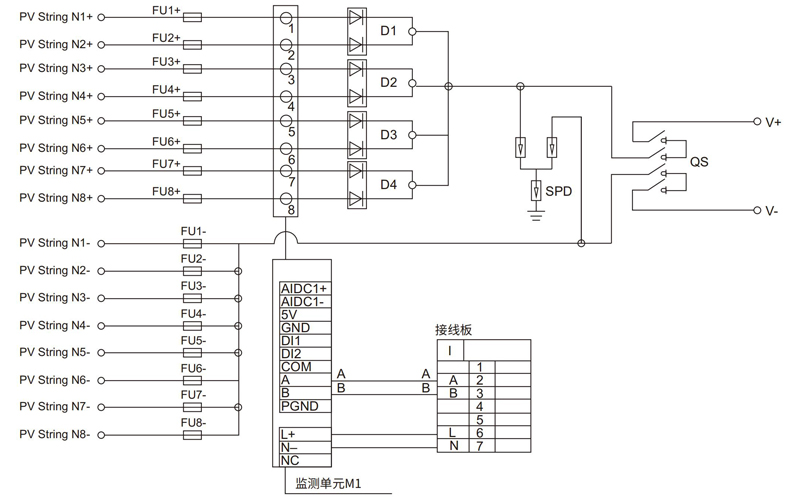

GYPV/8-1型光伏直流匯流箱產品原理:
