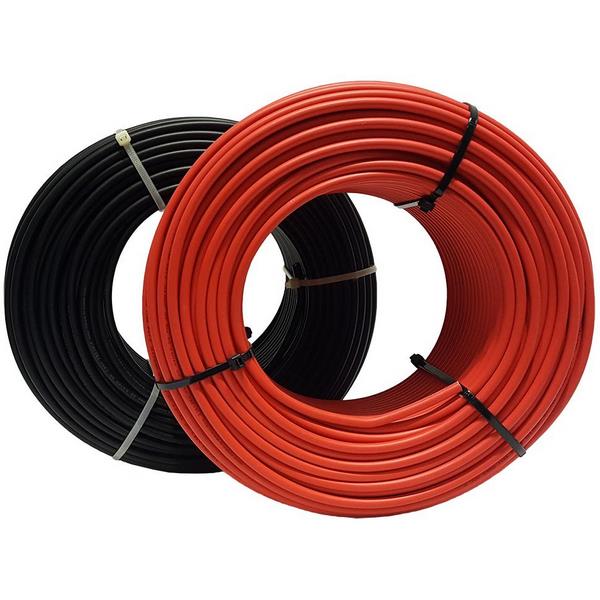

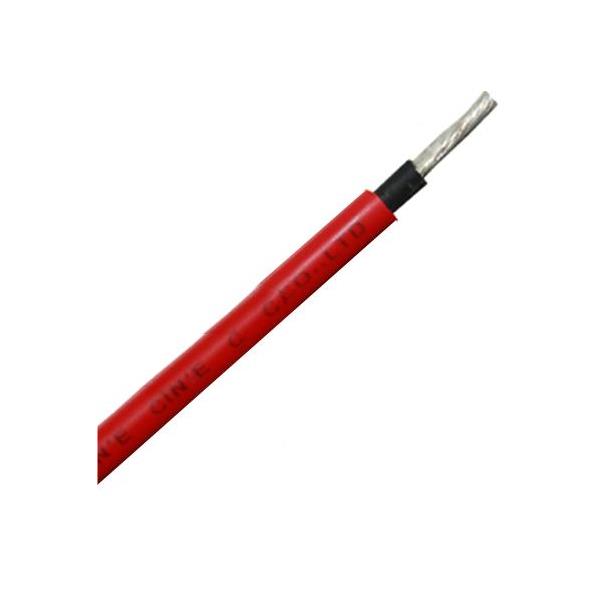

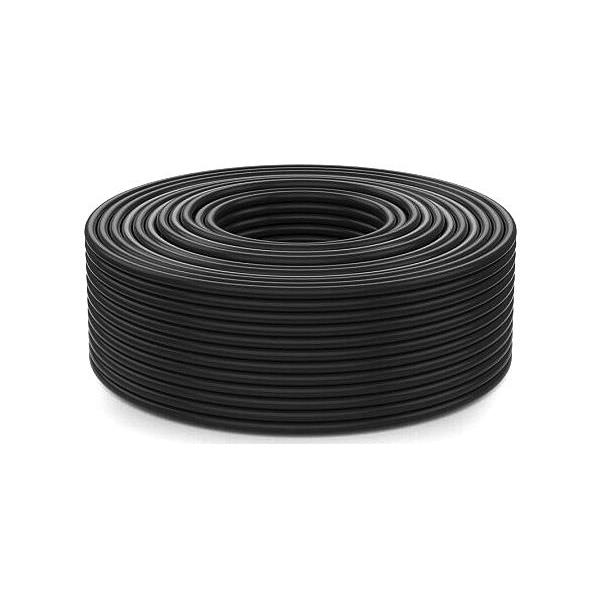

PV1-F型光伏線纜

產品介紹：PV1-F型光伏線纜采用聚氯乙烯材質設計，內外兩層皮，可讓線纜作用在500V至1500V的光伏電路中，多股線設計讓線纜的載流量更大。同時，PV1-F型型光伏線纜的皮更厚，具有更好的絕緣性能，并且在室外可抗老化、防紫外線，在光伏系統中起到不可或缺的作用。

價格：

促銷：

產品介紹

咨詢服務熱線：13957717877

產品概述

資料下載

相關產品

相關資訊



PV1-FV型光伏線纜產品特點：

1、聚氯乙烯材質設計。

2、內外兩層皮，皮更厚，具有更好的絕緣性能。

3、室外可抗老化、防紫外線。

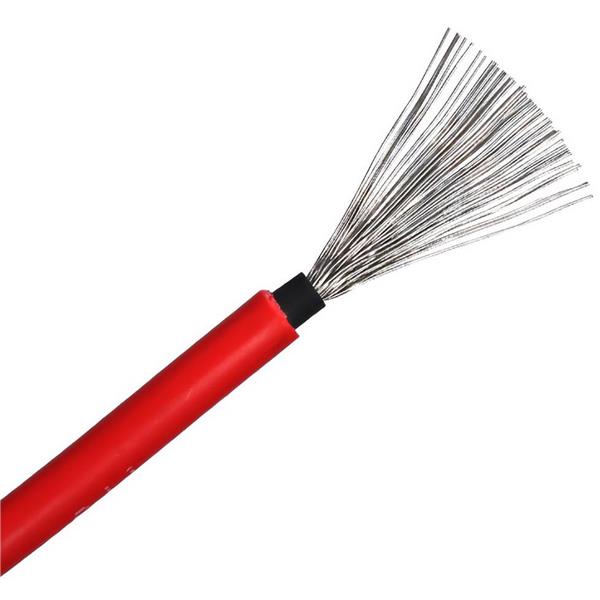

4、多股線設計，讓線纜的載流量更大。

5、可作用在500V至1500V的光伏線路中。

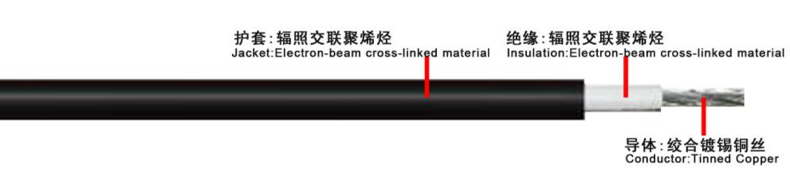

PV1-FV型光伏線纜產品解析：



PV1-FV型光伏線纜尺寸參數：

結構 Construction	導體結構 Conductor Construction	絞合外徑 Conductor Outer	成品外徑 Cable Outer	電阻 Resistance Max	載流量 Current Carring Capacity AT 60℃
mm2	nxmm	mm	mm	Ω/Km	A
1X1.5	30X0.25	1.58	4.9	13.7	30
1X2.5	48X0.25	2.02	5.45	8.21	41
1X4.0	56X0.3	2.35	6.10	5.09	55
1X6.0	84X0.3	3.20	7.20	3.39	70
1X10	142X0.3	4.60	9.00	1.95	98
1x16	228X0.3	5.60	10.20	1.24	132
1x25	361X0.3	6.95	12.00	0.795	176
1x35	494X0.3	8.30	13.80	0.565	218
載流量為電纜單根敷設于空氣中情況。
The current-carrying capacity is under the situation of laying the single cable in air.

PV1-FV型光伏線纜技術參數：

額定電壓 Nominal voltage	直流(DC):1.8KV交流(AC):0.6/1.0KV
成品電壓測試 Voltage test on completed cable	交流(AC):6.5KV直流(DC):15KV,5MIN
環境溫度 Ambient temperature	-40℃~+90℃
導體溫度 Max.Temperature at conductor	+120℃
使用壽命 Service life	>25年(-40℃~+90℃)
參考短路允許溫度 Refer toshortcirauit allows the temperature	200℃,5秒(S)
彎曲半徑 Bending radius	≥4×φ(D<8MM),≥6×φ(D≥8MM)
耐酸堿測試 Resistance against acid and alkaline solution	EN60811-2-1
冷彎實驗 Cold bending test	EN60811-1-4
耐日光測試 Weathering/UV-resistance	HD605/A1
成品電纜耐臭氧測試 O-zone resistance at complete cable	EN50396
阻燃測試 Test under fire conditions	EN60332-1-2

PV1-FV型光伏線纜視頻展示：
