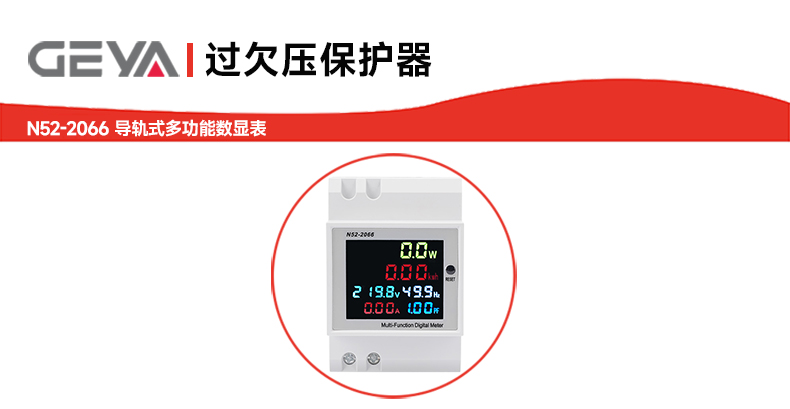

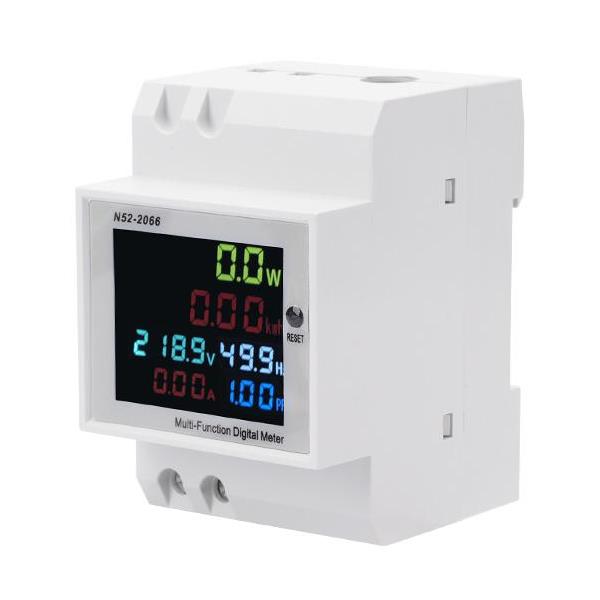

N52-2066 集多種電參量測量于一體，結構緊湊，安裝便捷，適用于對電參量監測有

多樣化需求的場合。其較高的測量精度和穩定的數據刷新率，可幫助用戶實時掌握系統

運行狀態，輔助能效分析與用電管理。

1、多功能集成：

- 一臺設備同時測量電壓、電流、功率、功率因數、頻率和電能，省去多表搭配的復

雜性與成本。

2、高清晰顯示：

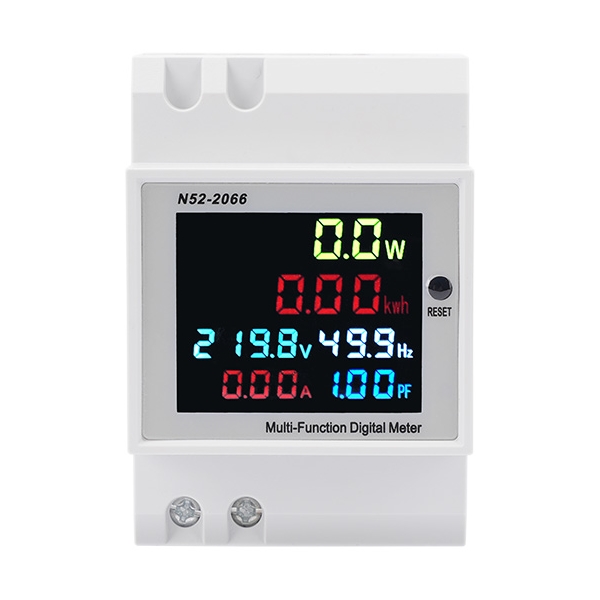

- 彩色LCD屏，顯示清晰，視角廣闊，數據讀取方便。

3、安裝靈活：

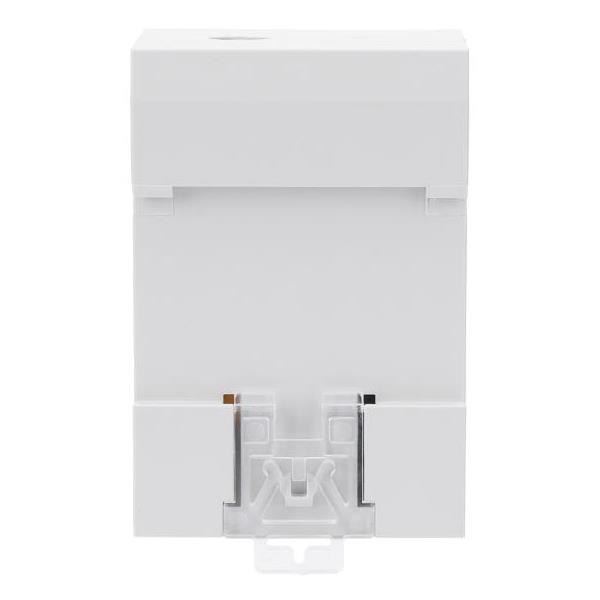

- 支持DIN導軌安裝，適配各類電箱與配電柜。

4、性能穩定：

- 測量準確度高，數據刷新快，適應嚴苛工業環境。

1、寬范圍測量：

- 交流電壓可選40.0–300.0V 或 200.0–450.0V（訂貨時需明確規格），電流測量范

圍0–100.0A，分辨率達0.01A，適用多種電氣系統。

2、多參數高精度監測：

- 功率因數檢測范圍0.00-1.00，電能累計范圍0–99999kwh，并具備分段分辨率顯

示功能，兼顧小功率與大功率場景下的數據準確性。

3、快速刷新：

- 每秒2次測量更新，實時反饋系統狀態。

4、電能記憶功能：

- 斷電后電能數據不丟失，重新上電后繼續累積，便于用電統計與分析。

5、接線靈活：

- 支持內部互感器直接穿線測量，也支持外接電流互感器，適用不同現場安裝條件。

N52-2066 可廣泛應用于工業控制柜、配電系統、能源管理系統、智能建筑及電力監

控場景中，實現對用電設備的實時監測與能耗統計。其緊湊的結構與良好的兼容性，使

其特別適合空間有限的導軌安裝場合，如：

1、低壓配電箱內的電壓/電流監測

2、生產線設備功率與電能累計

3、商業樓宇空調、照明等用電回路監控

4、可再生能源系統的電力參數采集

1.將測量電壓連接到1和2端子

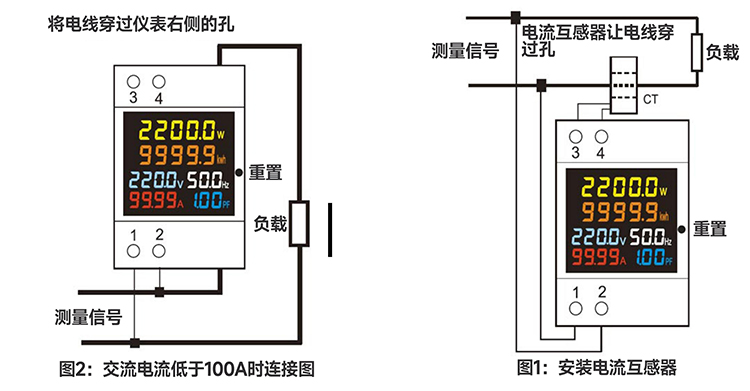

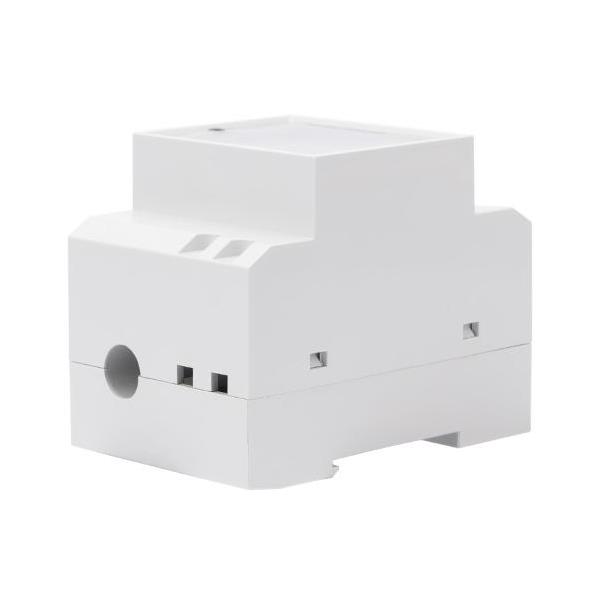

2.儀表與內部電流互感器的連接如圖1所示。使電線穿過儀表上的孔，并任意選擇方向。

3.儀表與外部電流互感器的連接如圖2所示。將電線穿過儀表上的孔，將二次變壓器的兩

根電線連接到3和4端子。

4.通電時，儀表顯示測量參數。

5.通電后，您可以按住SAM CK的按鈕5秒，然后松開按鈕，電能將為零并開始累積。斷

電時，電表可以保存電能值，并在下次開機時繼續累積數據

N52-2066 導軌式多功能數顯表技術參數：
