在用電安全要求日益提高、能耗管理需求不斷增長的當下，GRD9S-F100WR提供了

一體化的解決方案。它不僅能替代傳統漏電斷路器完成基礎的過載、短路及漏電保護，

更通過集成化的電量計量、狀態顯示與遠程通訊功能，使用戶能夠清晰掌握線路運行狀

態，及時發現隱患，并實現遠程或自動化的用電管理。選擇此產品，意味著為配電系統

同時增添了安全衛士與智能管家。

GRD9S-F100WR帶顯示漏電保護型智能小型斷路器產品優勢：

1、高度集成，功能：?jiǎn)我辉O(shè)備整合了保護、計量、顯示、通訊與控制功能，簡化了

系統結構，降低了綜合成本。

2、安全防護等級高：提供包括漏電保護在內的多達十余種電氣故障保護，并具備漏電自

檢、突變保護與重合閘等增強安全機制。

3、智能管理便捷：通過本地液晶屏清晰查看實時電參量，并支持通過WIFI或RS485進行

遠程監控、數據讀取及遙控操作，便于接入智能電網或樓宇管理系統。

4、適應性強，可靠耐用：寬泛的工作溫度范圍（-40~70℃）與良好的防護等級（IP20

），在多種環境條件下穩定運行。

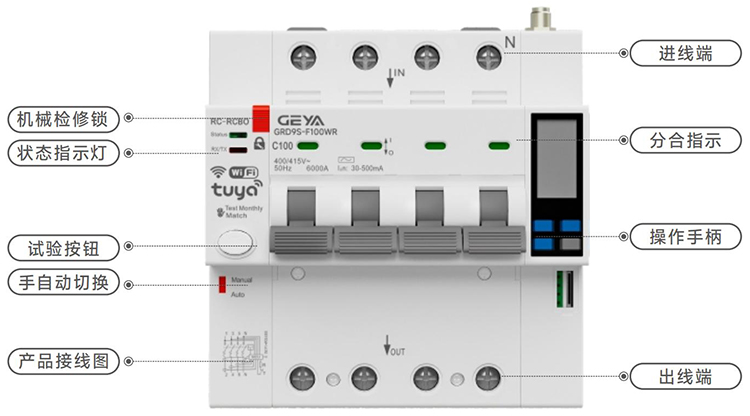

5、操作靈活：支持手自一體控制，并配備機械檢修鎖，同時滿足日常操作的便利性與檢

修維護時的安全性要求。

GRD9S-F100WR帶顯示漏電保護型智能小型斷路器產品特點：

1、智能顯示與計量：內置液晶顯示屏，可實時顯示電壓、電流、功率、電量（計量精度

1.0級）等多種參數，狀態一目了然。

2、的保護功能：

- 基礎保護：過載保護、短路保護（短路分?jǐn)嗄芰cu=Ics=6kA）。

- 漏電保護：常規漏電保護、漏電突變保護，并支持漏電自檢與自動重合閘。

- 電壓/電流相關保護：過壓、欠壓、斷零、缺相、錯相、電壓不平衡、電流不平衡

保護

- 功率與負載保護：過功率、欠功率、欠載保護。

- 系統安全保護：斷電保護、上電延時、高溫保護。

3、靈活的通訊與控制：支持WIFI無線與RS485有線兩種通訊方式，便于組網。具備定

時控制、自動合閘、預警功能及報警允許設置。

4、可靠的機械性能：合閘時間<1.5s，分閘時間<1.0s，響應迅速。采用35mm標準導

軌安裝，便捷通用。

5、多種規格可選：額定電流提供20A、32A、63A、100A優選值，脫扣特性涵蓋B型、

C型、D型，可匹配不同性質的負載需求。

GRD9S-F100WR帶顯示漏電保護型智能小型斷路器應用：

GRD9S-F100WR智能小型斷路器廣泛應用于對安全性、管理性和可靠性有較高要求的

場所，例如：

1、商業建筑與公共設施：如商場、辦公樓、學校、醫院的后端配電箱，用于插座回路、

照明回路及特定設備的供電安全與能耗監測。

2、工業配電系統：用于小型生產設備、動力箱、照明配電箱的線路保護與用電管理，

適應復雜的工業環境。

3、數據中心與通信機房：為機柜、精密空調等關鍵負載提供帶監測功能的保護。

4、智慧社區與智能家居系統：作為入戶或樓層配電的智能節點，實現遠程用電管理和

安全預警。

5、新能源應用場景：如光伏系統交流側、充電樁配電回路等，提供的電參量監測

與保護。

3P

4P

過壓整定

過壓延時

欠壓整定

欠壓延時

過載整定

過載延時

欠載整定

欠載延時

高溫整定

高溫延時

缺相整定

缺相延時

斷電電壓值

斷電延時

過功率整

定

過功率延時

欠功率整

定

欠功率延時

30/50/100/

500mA

不驅動時

間

不平衡度

延時時間

不平衡度

延時時間

----

預警比例

----

自動合閘

日、時、分

漏電突變值

漏電重合

上電延時

關閉/報警/跳閘

錯相保護：ABC 相線順序錯誤

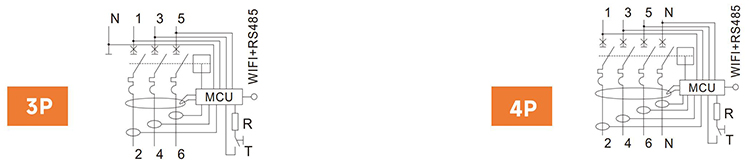

GRD9S-F100WR帶顯示漏電保護型智能小型斷路器產品接線：

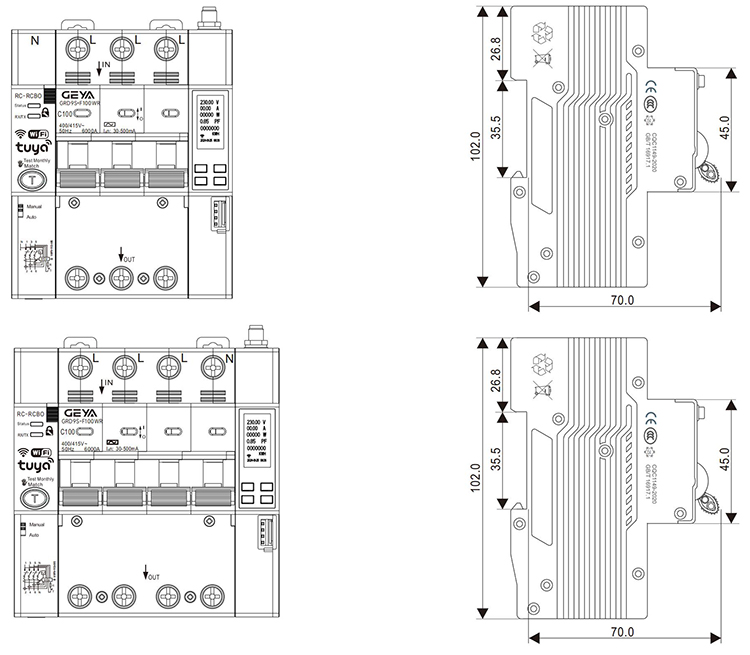

GRD9S-F100WR帶顯示漏電保護型智能小型斷路器產品尺寸：
