一、為什么選擇GPS8-18型雙電源自動轉換開關？

GPS8-18型雙電源自動轉換開關兼顧實用性與便捷性，參數可靈活調節，監測精準，安裝簡單，能有效保障負載供電穩定性，

適配不同電壓需求，且具備較長使用壽命，滿足各類場景的基礎供電切換及保護需求。

二、GPS8-18型雙電源自動轉換開關產品優勢

1.  監測精準可靠：

采用真有效值監測技術，電壓、電流測量誤差≤1%，能實時捕捉電源狀態，及時觸發保護機制，避免負載受損。

2.  參數調節靈活：

過壓、欠壓、過流的動作值及延遲時間均可按需設置，支持1V/0.1A的精細調節，適配不同負載的供電要求。

3.  安裝便捷高效：

采用DIN導軌安裝方式，符合EN/IEC 60715標準，體積僅82×72×68mm，重量320g，可靈活安裝于各類電氣控制柜內。

4.  使用壽命較長：

電氣壽命達1×10?次，機械壽命達1×10?次，能長期穩定運行，減少維護頻次和成本。

5.  操作簡單易懂：

支持手動與自動兩種模式，按鍵操作便捷，參數設置后長按3秒即可保存，60秒無操作自動退出設置模式。

三、GPS8-18型雙電源自動轉換開關產品特點

1.  雙重保護功能：

同時具備過壓、欠壓保護和過流保護，可根據設定值自動切斷故障電源，避免電壓、電流異常對負載造成損壞。

2.  狀態清晰可見：

配備數字顯示屏和LED指示燈，可實時顯示電壓、電流值及故障狀態，能快速判斷產品運行情況和故障類型。

3.  相位選擇靈活：

支持L1、L2、L3、AUTO四種優先級相位設置，可自動或手動選擇電壓正常的相位供電，保障供電連續性。

4.  多延時可調：

支持上電延時、復位延時、切換延時、故障動作延時四種延時設置，延時范圍覆蓋0s~900s，適配不同場景需求。

5.  防護性能良好：

前面板防護等級達IP40，端子防護等級達IP20，能有效防塵、防異物侵入，適應不同環境使用。

6.  適配范圍廣泛：

額定工作電流涵蓋63A、80A，供電頻率適配45~65Hz，電壓范圍寬，可滿足不同場景的供電切換需求。

四、GPS8-18型雙電源自動轉換開關產品應用

1.  工業控制場景：

適用于工業自動化設備、精密儀器的供電切換，可避免電壓、電流異常導致設備停機或損壞，保障生產連續性。

2.  商業建筑場景：

可用于寫字樓、商場等場所的應急供電切換，當主電源出現故障時，自動切換至備用電源，保障照明、監控等設備正常運行。

3.  民用場景：

適配家庭、小型商鋪等場所，用于重要電器的供電保護，避免因電壓不穩、停電導致電器損壞或使用中斷。

4.  通訊設備場景：

可用于小型通訊基站、網絡設備的供電切換，保障設備持續穩定運行，避免因供電故障導致通訊中斷。

5.  醫療輔助場景：

適用于小型醫療設備的供電保障，通過精準的電壓、電流監測和快速切換，為設備穩定運行提供支持（非生命支持類設備）。

6.  新能源配套場景：

可用于小型光伏、儲能設備的供電切換，適配不同電壓規格，保障電源切換的穩定性和安全性。

五、GPS8-18型雙電源自動轉換開關型號說明

六、GPS8-18型雙電源自動轉換開關技術參數

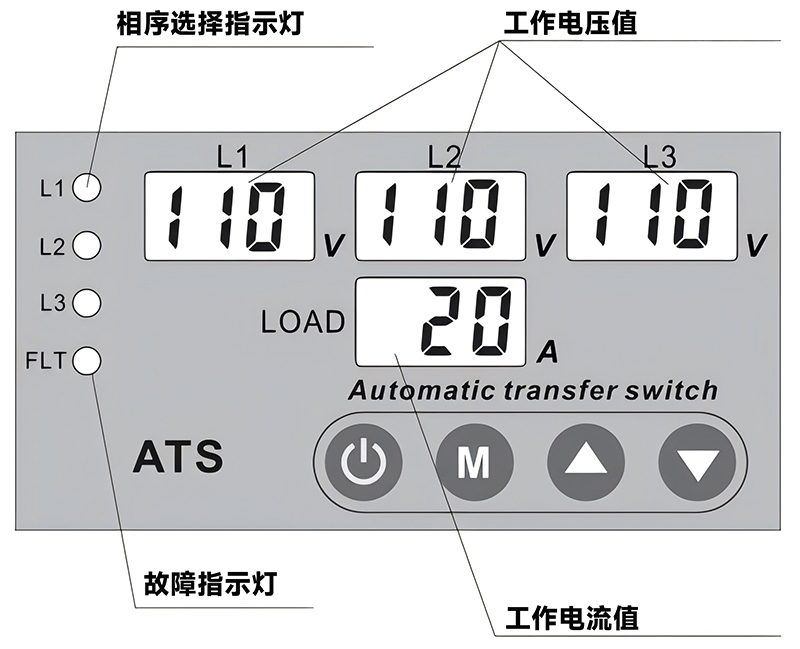

七、GPS8-18型雙電源自動轉換開關產品面板

八、GPS8-18型雙電源自動轉換開關產品接線

產品接線圖

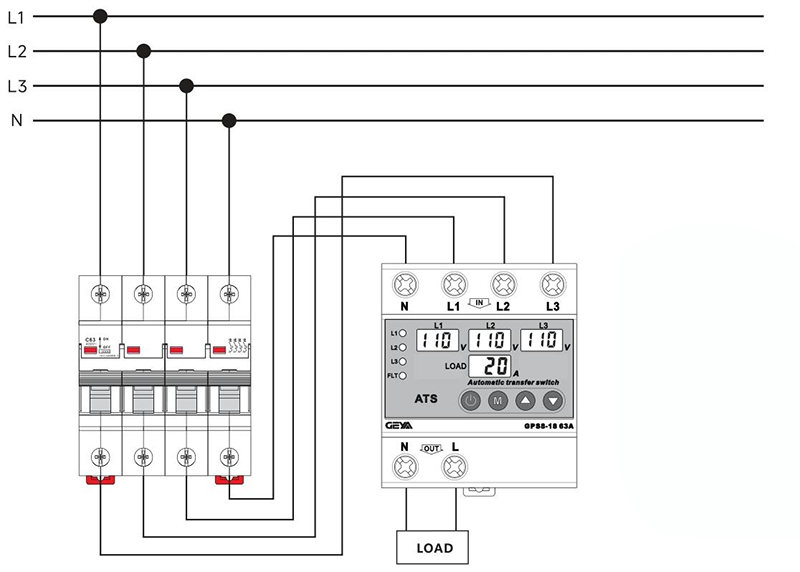

產品接線示例

注意：

本產品不具備隔離功能，維修時請先斷開上級斷路器！！！

九、GPS8-18型雙電源自動轉換開關功能圖

產品的輸入為 L1、L2、L3-N，輸出為 L-N。

本產品可設置供電優先相，示例如下：若將優先相設為 L1，產品會優先自動選擇 L1 相作為供電輸入；無論何種情況，只要僅

 L1相電壓正常，產品便會自動切換至 L1 相供電。若將優先相設為 AUTO（自動模式），產品則會自動選擇電壓正常的任意一相作

為供電輸入。

你可通過以下功能原理圖理解本產品的工作邏輯。

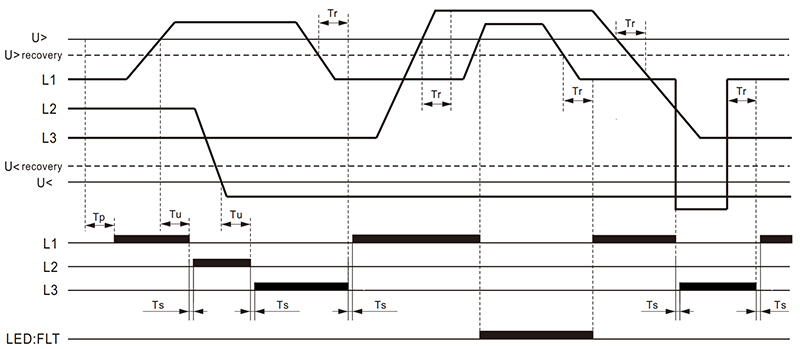

故障復位：開啟，優先相：L1

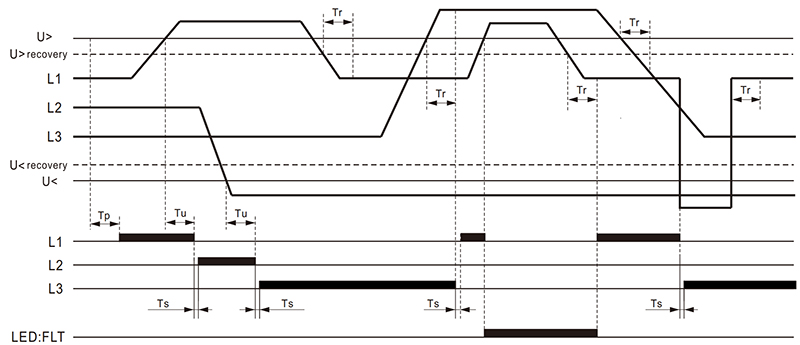

故障復位：開啟，優先相：自動

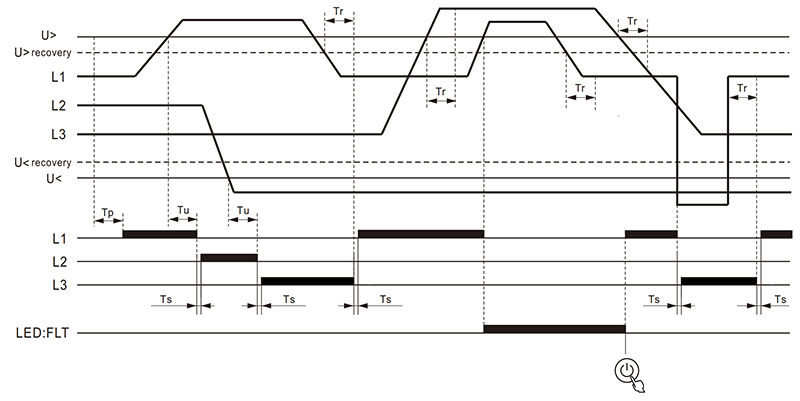

故障復位：關閉，優先相：L1

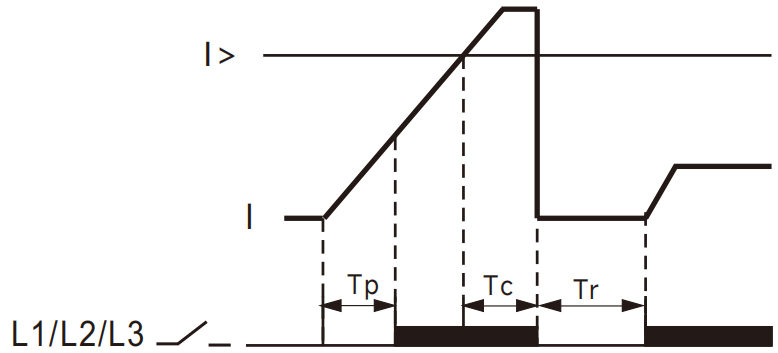

過流故障

Tp：上電延時（2～600 秒）

Tr：復位延時（2～900 秒）

Tu：過 / 欠壓故障動作時間（0.1～10 秒）

Tc：過流故障動作時間（2～600 秒）

Ts：切換時間（0～900 秒）

注：當切換時間設為 0 時，實際切換時間約為 0.2 秒。

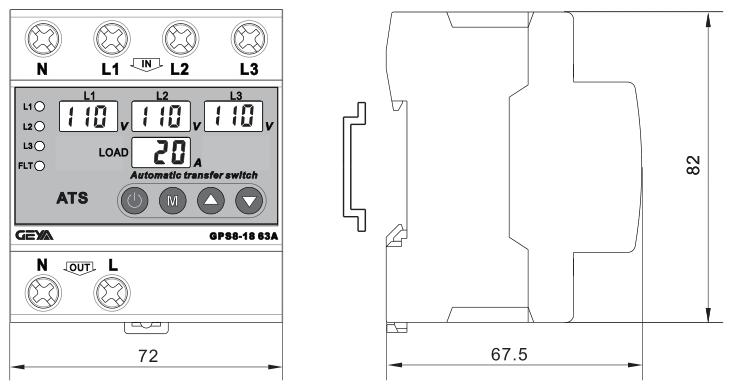

十、GPS8-18型雙電源自動轉換開關產品尺寸
