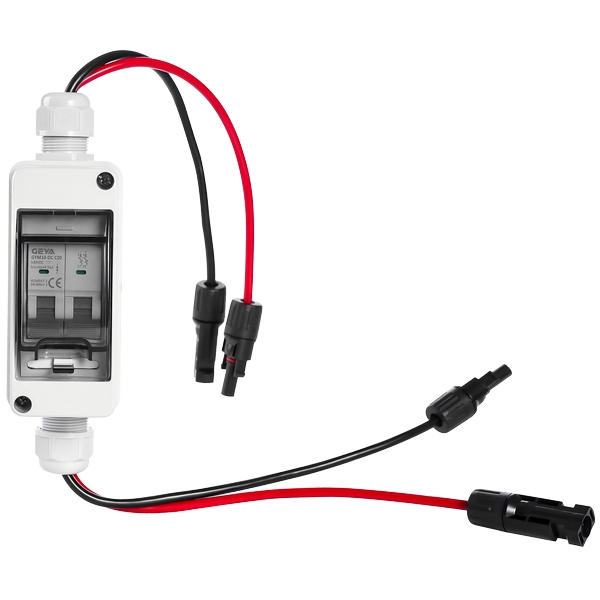

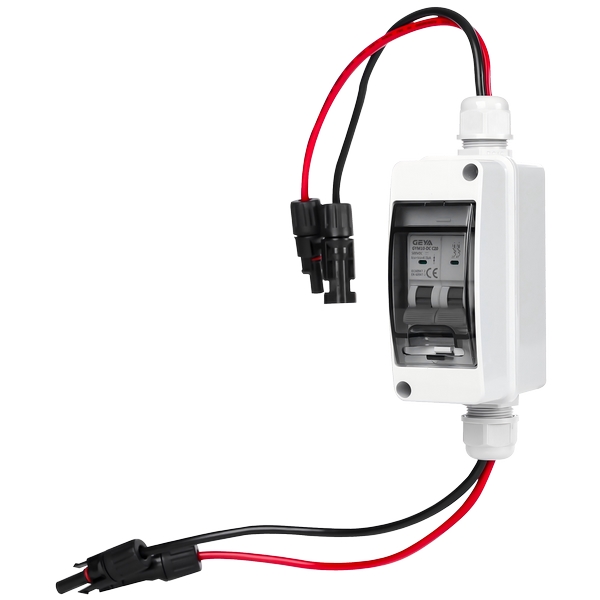

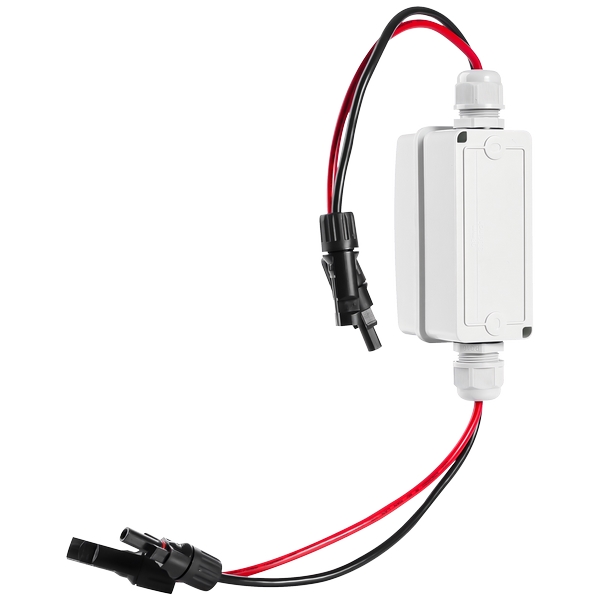

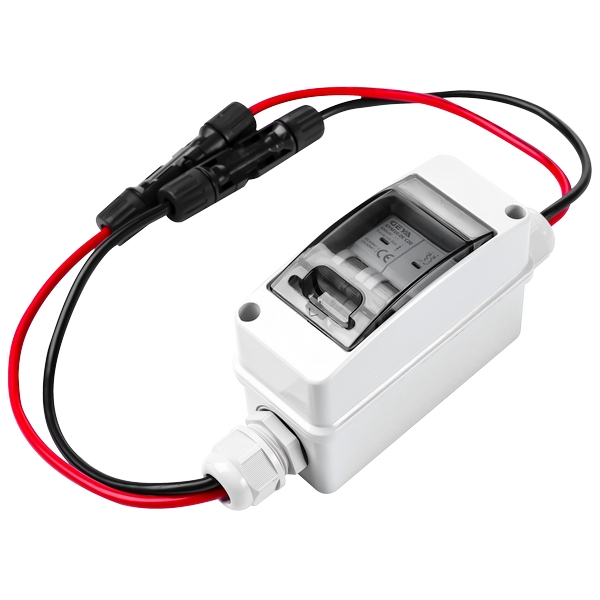

為什么選擇GYHT2型光伏連接箱? |
該產品針對光伏系統直流側的保護需求而開發,具備良好的安全性能和環境適應性。 其設計注重實用性與可靠性,能夠有效管理光伏組串的電氣連接與保護,幫助系統降低 故障風險,保障長期穩定發電。 |
GYHT2型光伏連接箱產品優勢: |
1、安全可靠: 提供有效的電氣隔離與保護功能,增強系統安全性。 |
2、環境適應性強: 具備良好的防水與耐候性能,適用于多種安裝環境。 |
3、安裝維護便捷: 設計人性化,簡化安裝步驟,便于日常檢查與維護。 |
4、符合環保標準: 產品材料符合RoHS 2.0環保指令要求。 |
GYHT2型光伏連接箱產品特點: |
1、寬泛的接線能力: 支持(1-25)m㎡規格的電纜連接。 |
2、高等級防護: 箱體防護等級達到IP65,有效防塵、防噴水。 |
3、便捷的接口設計: 采用MC4帶線設計,并可選配有性或無性接線的斷路器,安 裝方便。 |
4、可視化窗口: 翻蓋設計配有透明窗口,無需開箱即可觀察內部斷路器狀態。 |
5、穩固的線纜管理: 采用雙孔防水接頭,通過旋轉卡緊方式固定線纜,提升了防水性能 與連接可靠性。 |
GYHT2型光伏連接箱產品應用: |
GYHT2型光伏連接箱廣泛應用于各類光伏發電場合,包括: |
1、集中式或分布式光伏發電站 |
2、光伏電動汽車充電站 |
3、家庭戶用光伏發電系統 |

GYHT2型光伏連接箱型號說明: | ||
GYHT2 | ||
產品型號 | 額定電流 | 斷路器類型 |
光伏連接箱 | 16A、20A、25A、 32A、40A、50A、63A |
DC(直流有Poles) ZW(直流無Poles) |
GYHT2型光伏連接箱技術參數: | ||
1、額定電壓(Un):500V(DC款)、600V(ZW款) | ||
2、額定電流(In):16A、20A、25A、32A、40A、50A、63A | ||
3、額定絕緣電壓(Ui):500V(DC款)、600V(ZW款) | ||
4、額定沖擊耐受電壓:4kV | ||
5、Poles:2P | ||
6、分斷能力:4500A(DC款)、6000A(ZW款) | ||
7、扭緊力矩:2.0N·m | ||
8、防護等級斷路器:IP20;外箱:IP65 | ||
9、脫扣曲線:B、C、D | ||
10、機械壽命:20000次 | ||
11、電氣壽命:4000次 | ||
12、安裝方式:壁掛式安裝 | ||

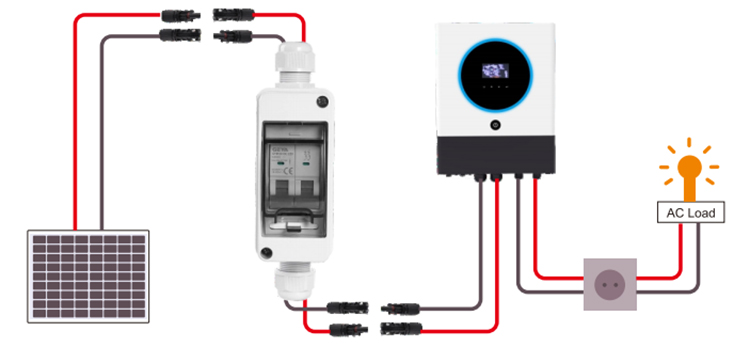

GYHT2型光伏連接箱產品接線: |
|

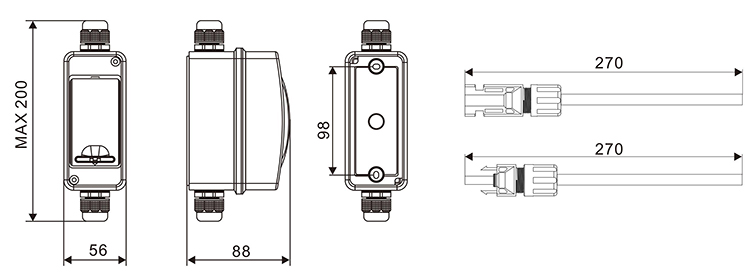

GYHT2型光伏連接箱產品尺寸: |
|
GYHT2型光伏連接箱溫度補償: |
當環境溫度不是基準溫度30度時,參考修正系數如下: |
環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
電流修正系數 | 1.25 | 1.2 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
