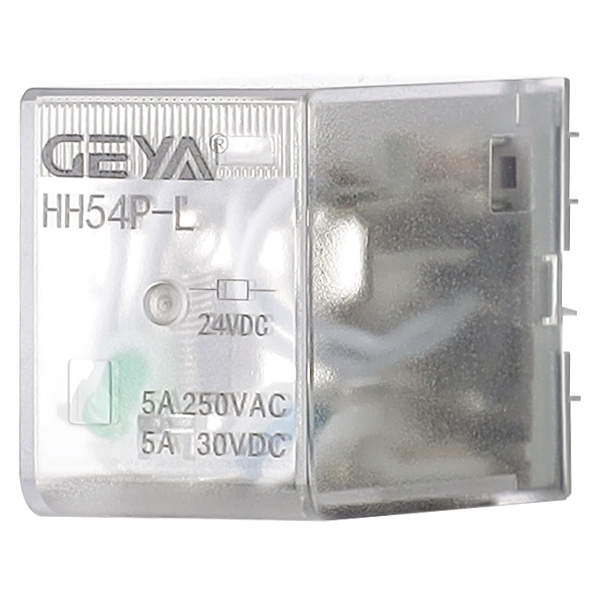

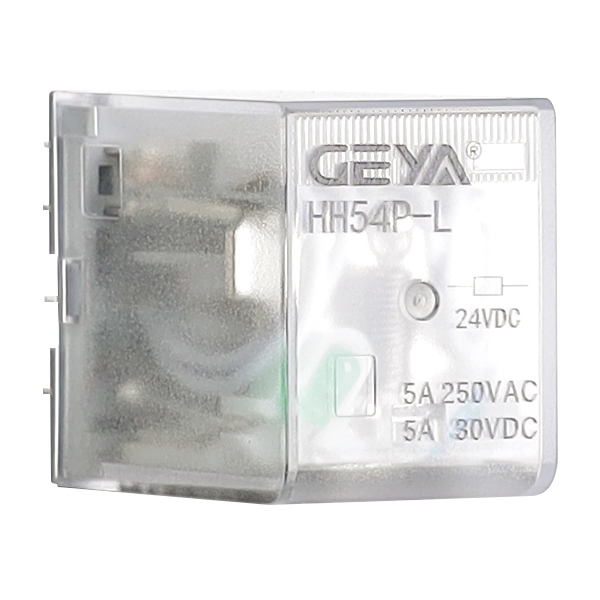

HH54P型電磁式透明通用繼電器是一款設計精巧、性能可靠的工業級控制元件。它

采用高品質材料制造，其的透明外殼設計，便于用戶直接觀察內部機械動作狀態與

觸點情況，為設備調試和維護提供了便利。該產品嚴格遵循相關標準，在各類

工業與控制環境中穩定運行，是自動化控制系統、電力電子設備等領域的理想選擇。

HH54P型電磁式透明通用繼電器產品優勢：

1、結構緊湊，性能：產品具有體積小、重量輕的特點，有助于節省設備內部空間。

同時，它具備高靈敏度和長的電氣壽命，響應迅速，經久耐用。

2、強大的負載能力：可提供多達4組觸點轉換，每組觸點容量可達5A，能夠同時或分別

控制多個回路，滿足復雜的控制邏輯需求。

3、安裝靈活便捷：支持兩種主流的安裝方式。既可以直接焊接在印刷電路板（PCB）

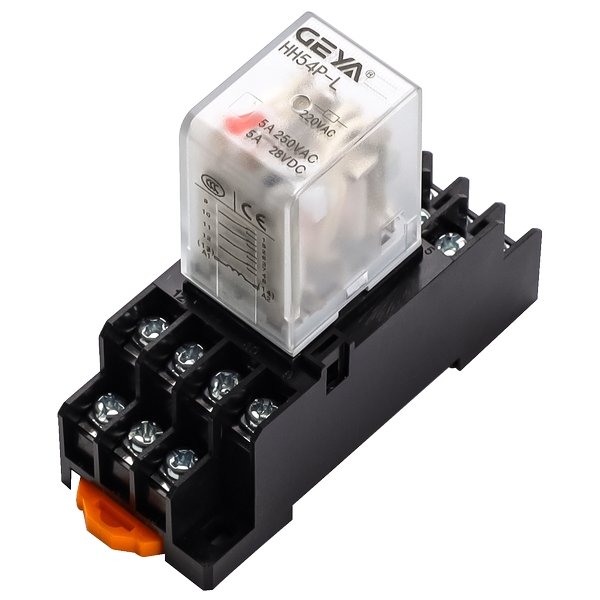

上，實現緊湊的一體化設計；也可通過配套插座進行安裝，便于后期更換和維護。

4、功能可選，適用性廣：用戶可根據實際需求，選配動作指示燈或續流二管。指示燈

便于直觀顯示工作狀態，而二管能有效抑制線圈斷電時產生的反向感應電動勢，保護

驅動電路。

HH54P型電磁式透明通用繼電器產品特點：

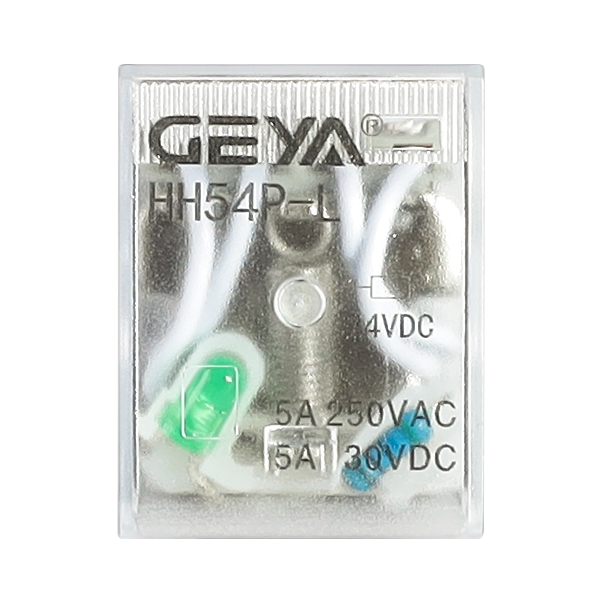

1、透明外殼設計：便于直接觀察內部銜鐵動作及觸點狀況，簡化故障診斷流程。

2、小型化與高靈敏度：優化的磁路與機械結構設計，在實現小型化的同時，保證了較低

的驅動功率和快速的響應速度。

3、4組轉換觸點：提供靈活的常開、常閉觸點組合，擴展了控制能力。

4、雙安裝方式：焊接式適合批量生產的固定設備；插座式適合需要頻繁維護或測試的場

合。

5、長使用壽命：的觸點材料和精密的機械構造，了繼電器的機械壽命與電氣壽

命。

6、可選配件：提供帶指示燈或帶二管的不同型號，滿足用戶的多樣化需求。

HH54P型電磁式透明通用繼電器產品應用：

HH54P繼電器憑借其可靠的性能和多功能的特性，被廣泛應用于：

1、工業自動化控制：PLC輸出模塊、數控機床、包裝機械、自動化生產線等。

2、家電與商用電器：空調、洗衣機、商用制冷設備等控制電路。

3、辦公設備：復印機、打印機、傳真機等。

4、電力與能源系統：配電系統、電源控制、UPS不同斷電源等。

5、通信設備：基站設備、網絡交換設備中的信號切換與控制。

HH54P型電磁式透明通用繼電器觸點參數：

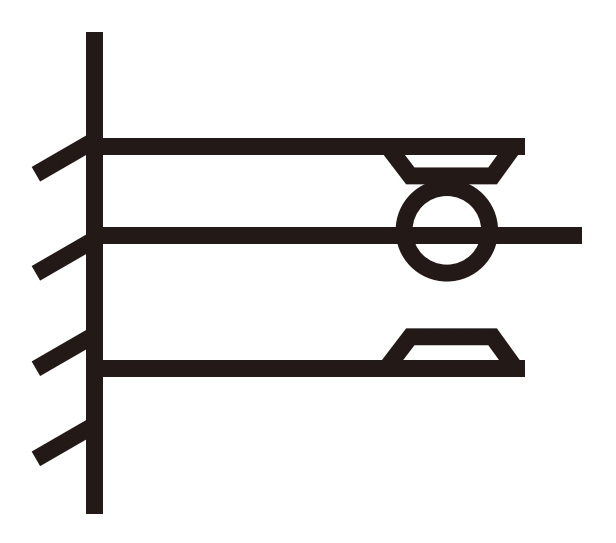

中間是動觸點，線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電

后，動觸點就移動，使原來斷開的成閉合狀態，原來閉合的成斷開狀態，達到轉換的目

的。

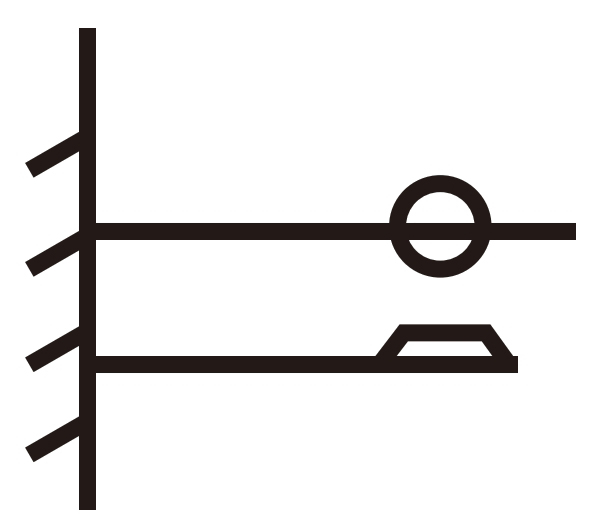

常開型︰

線圈不通電時觸點是斷開的，通電后觸點閉合。

常閉型:

線圈不通電時觸點是閉合的，通電后觸點斷開。

額定電流

(+10%)mA

線圈電阻

(+10%)Ω

額定功耗W

吸合電壓()V

釋放電壓(小)V

容許電壓()V

額定電流

(+10%)mA

線圈電阻

(+10%)Ω

額定功耗W

吸合電壓()V

釋放電壓(小)V

容許電壓()V

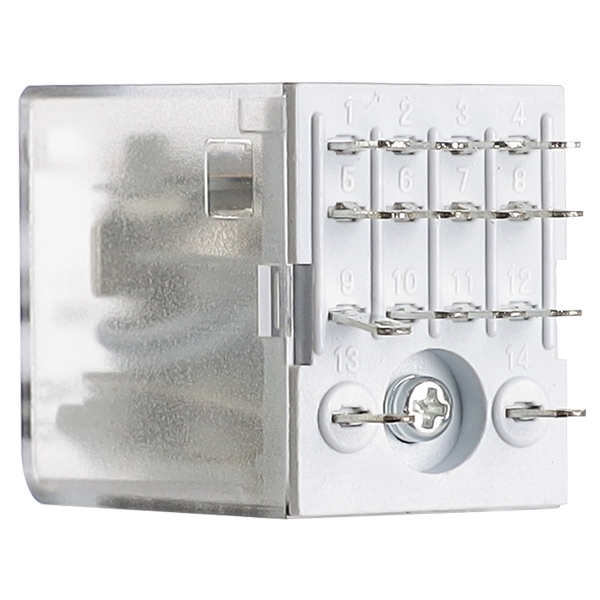

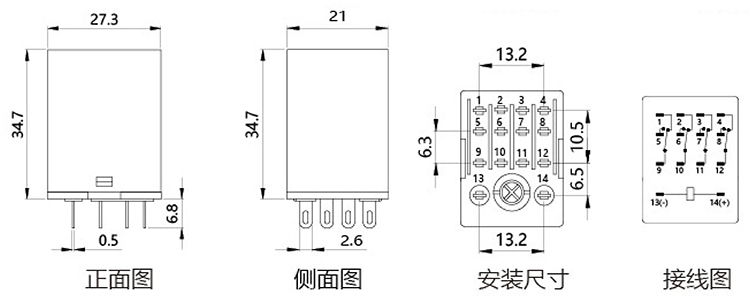

插座式端子：

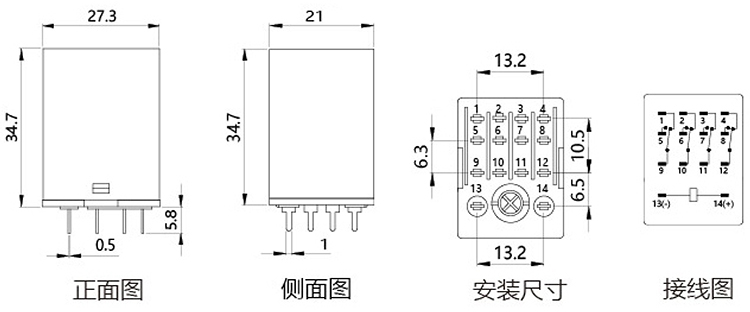

焊接式端子：

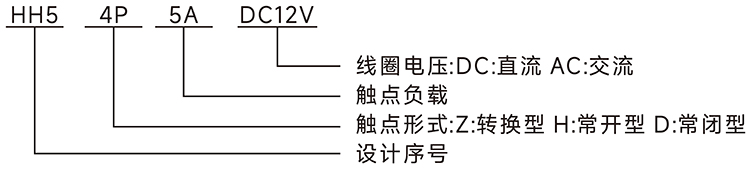

HH54P型電磁式透明通用繼電器產品選型指南：

在沒有明確說明的情況下,繼電器殼體上標識的負載電流均為阻性負載。在額定

切換電壓下,電感負載的允許電流不應超過額定阻性負載的30% ,電動機負載的允許電流

不應超過額定阻性負載的20% ,燈性負載的允許電流不應超過額定阻性負載的10% ,容性

負載的允許電流不應超過額定阻性負載的5%。為了產品實際使用的可靠性，在選型時

建議選擇觸點負載電流值不超過產品額定負載下穩態電流值的60% - 70%。
