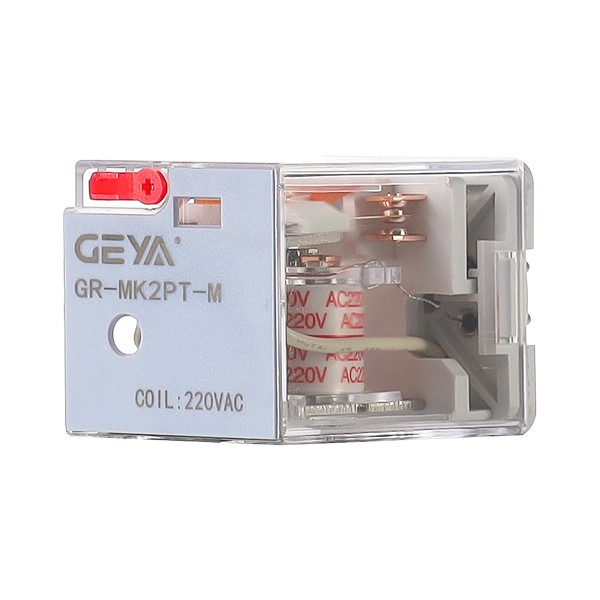

在選擇通用繼電器時，工程師通常關注產品的可靠性、適應性、安裝便利性及空間占

用。GR5-MK2PT系列正是針對這些核心需求而設計。其出色的電氣壽命與機械壽命保證

了設備的長期穩定運行，寬范圍的線圈電壓使其能兼容DC和AC多種控制系統，而插座式

安裝則大大簡化了維護與更換流程。無論是新項目設計還是現有設備升級，GR5-MK2PT

都是一個可靠且高效的選擇。

GR5-MK2PT系列通用繼電器產品優勢：

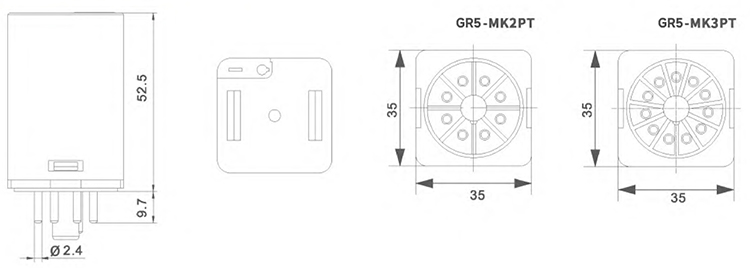

1、結構緊湊： 35mm x 35mm x 55mm的小巧尺寸和約75g的輕量化設計，有效節省

控制柜內空間。

2、性能可靠： 電氣壽命高達10萬次以上，機械壽命超過100萬次，接觸電阻低至≤100

mΩ，信號傳輸穩定。

3、適應性強： 線圈電壓覆蓋DC 6-220V與AC 6-380V的寬廣范圍，能適應多種控制電

源環境。

4、安裝便捷： 采用插座式安裝，接線與更換操作簡單，提升安裝與維護效率。

5、配置靈活： 可選配指示燈（便于狀態監控）和二管（用于線圈瞬態抑制），滿足

不同應用場景的定制化需求。

GR5-MK2PT系列通用繼電器產品特點：

1、小巧輕便，高靈敏度： 優化的內部結構設計，在實現小型化與輕量化的同時，保持

了較高的動作靈敏度（吸合時間≤20ms，釋放時間≤15ms）。

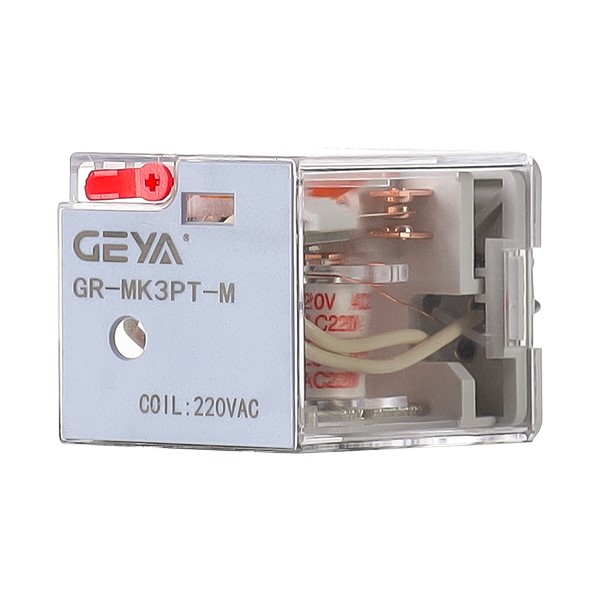

2、多種觸點配置： 提供2組和3組觸點轉換形式，觸點容量為10A，為復雜控制邏輯提

供更多可能。

3、便捷的插座式安裝： 可直接安裝在標準插座上，簡化了接線流程，便于快速維護和

更換。

4、可選輔助功能： 用戶可根據需要，選擇帶指示燈或帶二管的型號，增強了產品的

實用性和安全性。

5、良好的環境耐受性： 產品具備較高的絕緣強度（觸點與線圈間耐壓2000VAC）以及

良好的耐沖擊、耐振動性能，能在-25℃至+55℃的寬溫范圍內穩定工作。

GR5-MK2PT系列通用繼電器產品應用：

GR5-MK2PT系列通用繼電器憑借其穩定的性能和靈活的配置，廣泛應用于以下領域：

1、工業自動化控制： 用于PLC輸出擴展、控制接觸器、電磁閥、小型電機等。

2、電力系統與配電設備： 在繼電保護、信號隔離、電源切換等裝置中發揮作用。

3、建筑電氣： 應用于樓宇自動化、照明控制、空調系統等。

4、機械設備： 作為數控機床、包裝機械、紡織機械中的控制元件。

5、通訊設備： 用于電源切換與信號傳輸控制。

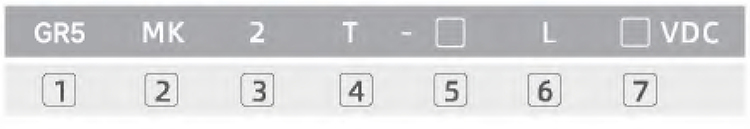

1、企業代號：格亞電氣

2、設計序號

3、觸點組數：2、3

4、輔助功能：T:自鎖；G:機械指示D/C；R:抑制保護

5、安裝方式：插拔式

6、工作狀態：L:LED指示；無字母：無指示

7、線圈電壓：DC為直流；AC為交流

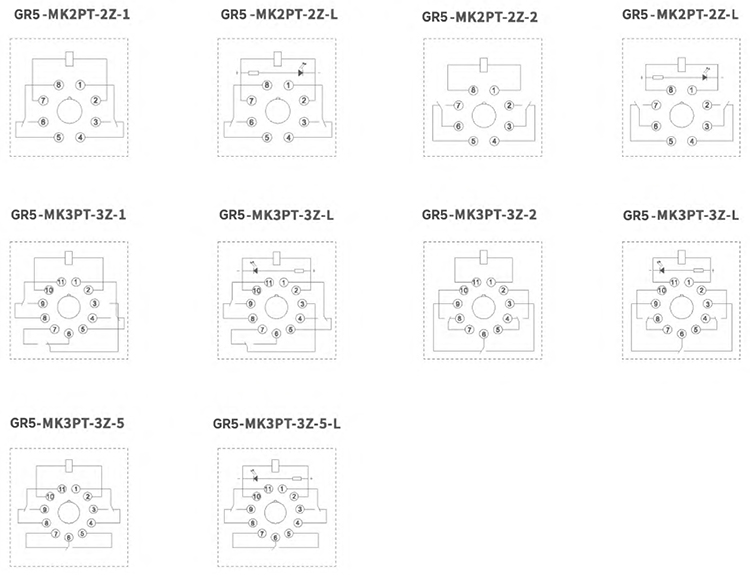

GR5-MK2PT系列通用繼電器產品接線：
