選擇GR5-45F繼電器，源于其針對新能源應用的專業設計。產品具備高負載能力和長

壽命，可有效降低總擁有成本；其靈活的安裝方式和緊湊結構，便于集成到多種系統中；

同時，優良的環境耐受性和安全性能，使其適用于戶外或工業環境。無論是追求可靠性還

是效率，這款產品都能滿足用戶對大功率繼電器的核心需求。

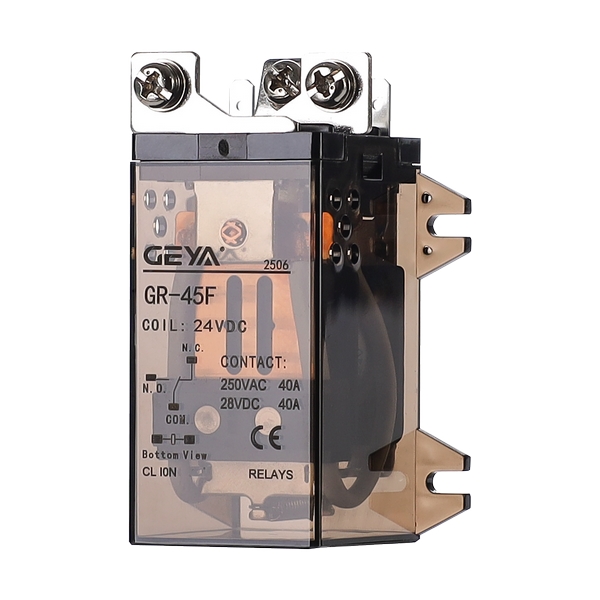

GR5-45F大功率新能源系列電磁式透明繼電器產品優勢：

1、可靠性與耐用性：長電氣和機械壽命減少維護頻率，適合高頻率操作場景。

2、安裝便捷：法蘭式和螺絲安裝方式簡化集成過程，提高設備組裝效率。

3、環境適應性：寬溫度范圍和抗沖擊振動設計，在惡劣環境下穩定運行。

4、高效性能：低接觸電阻和快速切換時間有助于降低能耗，提升系統整體效率。

5、安全隔離：高絕緣等級和耐壓測試保障操作安全，減少電氣故障風險。

GR5-45F大功率新能源系列電磁式透明繼電器產品特點：

1、高負載切換能力：支持40A、50A和60A負載切換，適應大功率應用需求。

2、靈活的安裝方式：提供法蘭式安裝和螺絲安裝引出端，便于在各種設備中集成。

3、優良的電氣性能：接觸電阻低于100mΩ（在6VDC 1A條件下），吸合時間≤25ms，

釋放時間≤15ms，快速響應和低能耗。

4、長壽命設計：電氣壽命在阻性負載下達10萬次以上，機械壽命超過1000萬次，提升

設備可靠性。

5、高絕緣和耐環境性：同觸點間、異觸點間及觸點與線圈間均通過高壓測試（如

1500VAC/1min或2500VAC/1min），絕緣電阻≥100MΩ（500VDC），環境溫度范圍

-44℃~+55℃，濕度5%~80%RH，并具備耐沖擊（加速度980m/s2）和耐振動

（10~55Hz，雙振幅1.5mm）能力。

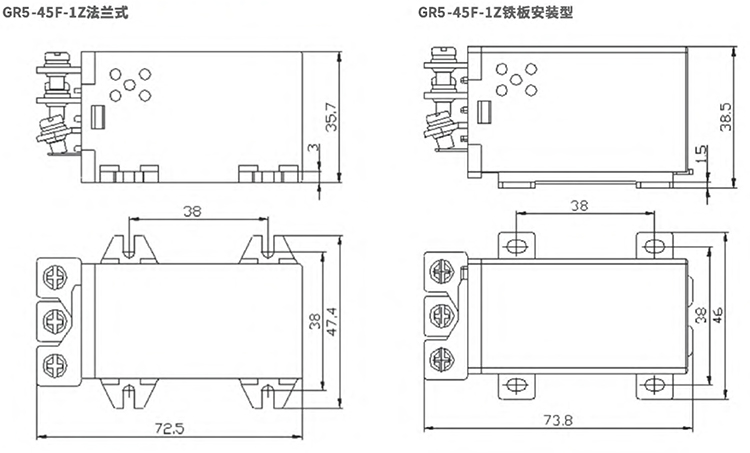

6、緊湊輕量化：尺寸為63.2mm×46mm×46mm，重量約105g，節省空間且易于搬運

GR5-45F大功率新能源系列電磁式透明繼電器產品應用：

GR5-45F繼電器廣泛應用于新能源和工業領域，包括：

1、新能源系統：如太陽能逆變器、風能發電設備中的功率切換和控制。

2、電動汽車：用于充電樁和電池管理系統的電氣隔離。

3、工業自動化：在PLC控制系統、電機驅動和電源管理中提供可靠切換。

4、通信設備：適用于基站和電源備份系統，穩定運行。

5、家電和消費電子：用于大功率家電的電路控制，提升安全性和壽命。

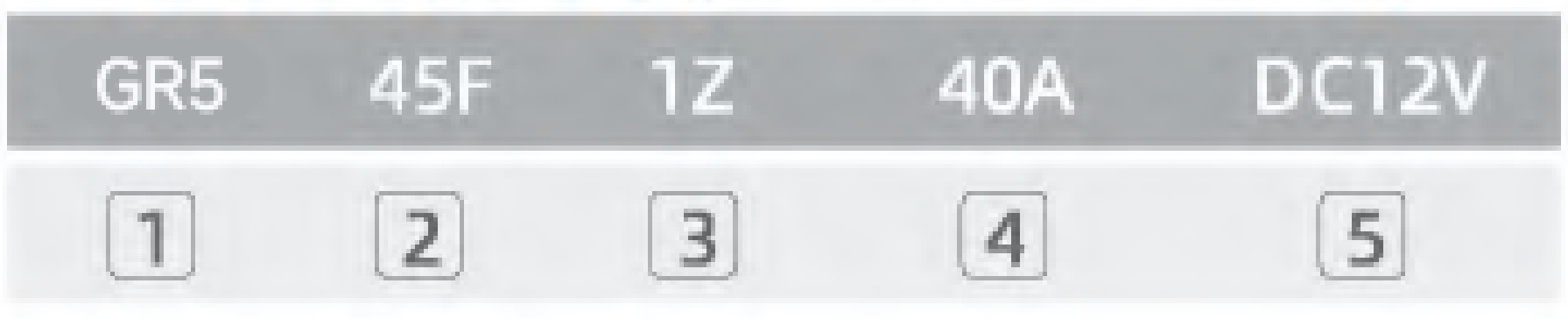

1、企業代號：格亞電氣

2、設計序號

3、觸點形式：1H=1組常開型；1D=1組常閉型；1Z=1組轉換型

4、觸點負載：40A、50A、60A

5、線圈電壓：DC為直流；AC為交流

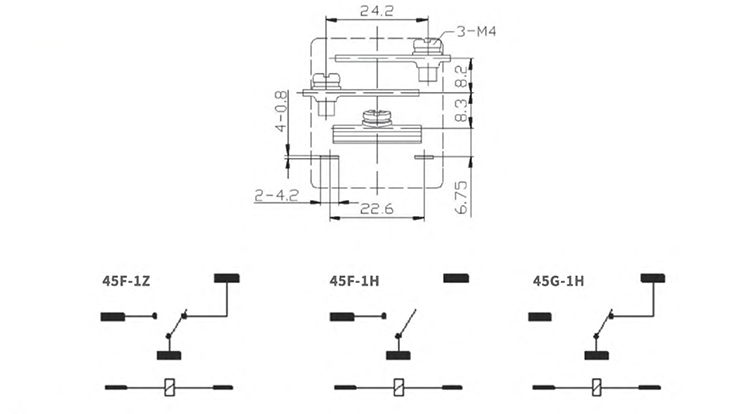

GR5-45F大功率新能源系列電磁式透明繼電器產品接線：
