在電氣配置中選擇GYM10-TS，意味著為您的電路系統選擇了堅實的保護。其出色的

分斷能力、堅固的機械結構與廣泛的認證認可，使其能夠從容應對工業、商業及民用住

宅等各種復雜用電環境中的挑戰，用電安全與穩定。

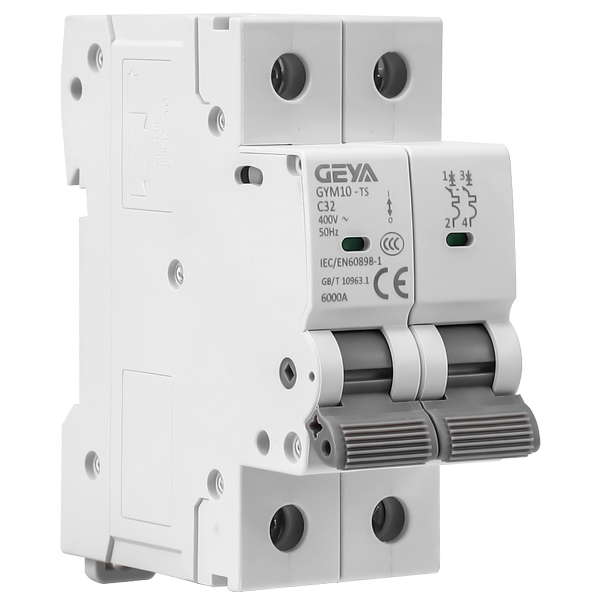

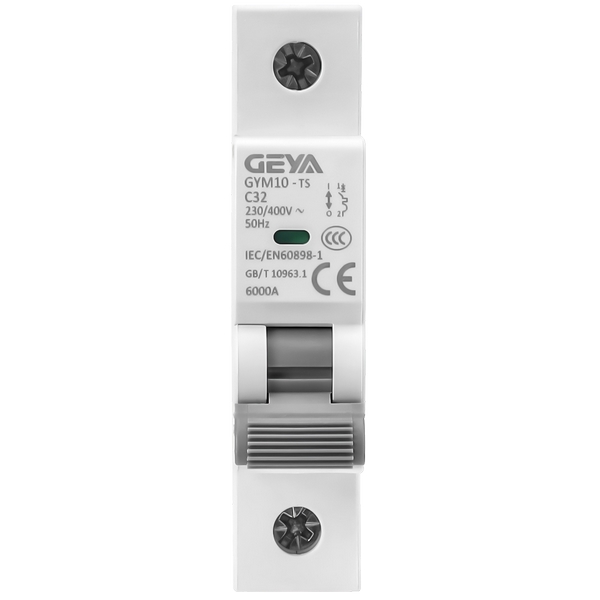

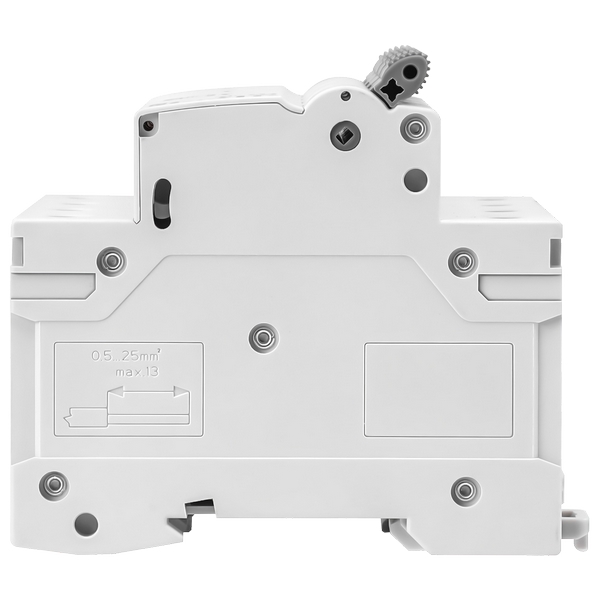

GYM10-TS小型斷路器產品優勢：

1、分斷可靠性高：滅弧室采用11片滅弧柵片設計，能快速有效地熄滅電弧，在短路

發生時安全可靠地分斷電路。

2、結構堅固耐用：外殼用料扎實，內部通過6個鉚釘加固，整體結構緊湊牢固，機械壽

命高達20000次，經久耐用。

3、電氣性能穩定：線圈線徑加粗設計，有效降低運行時的溫升，減少因過熱引發的故

障，延長產品使用壽命。

4、安全認證齊全：除了符合主流國家標準外，重點獲得了巴西NCC認證，滿足特定市場

的準入要求。

5、定制靈活便捷：提供豐富的規格選項（如1P+N、3P+N）和定制化服務（如外殼、

手柄顏色），并可選擇帶匯流排或透明標識片，滿足多樣化安裝與使用需求。

GYM10-TS小型斷路器產品特點：

1、穩健結構：加厚外殼與內部6個鉚釘的加固設計，賦予了產品更高的機械強度和穩定

性。

2、人性化設計：手柄帶有防滑條，操作時手感舒適，啟閉狀態清晰易辨。

3、持久標識：產品商標與參數均采用激光打標，字跡清晰、永久保留，方便識別與追

溯。

4、高可靠性部件：止動件設計科學，動作可靠，進一步提升了產品的操作精準性與安

全性。

5、靈活配置：

- “TS”含義：T代表無匯流排，S代表分斷能力為6kA。

- 可選配透明標識片，方便用戶插入自定義標簽，便于線路管理。

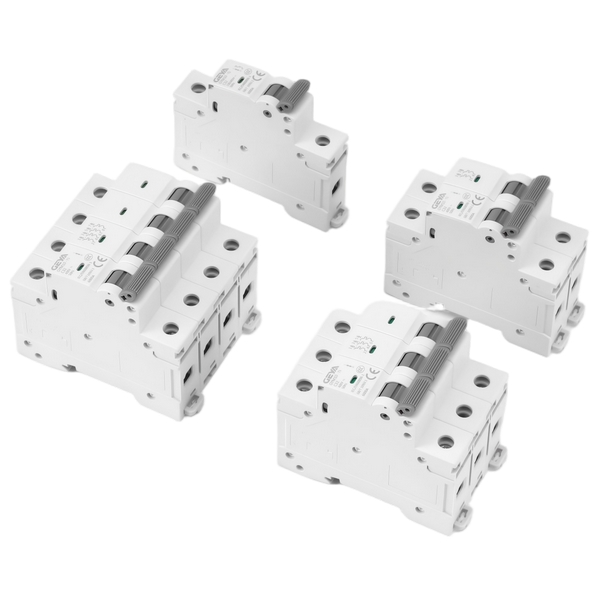

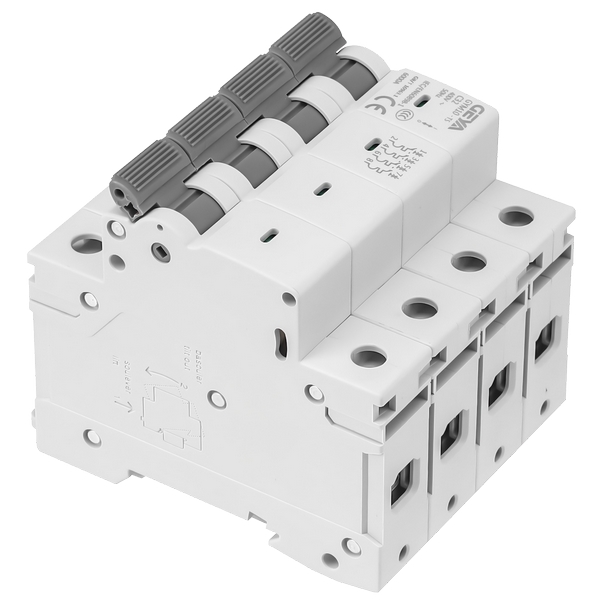

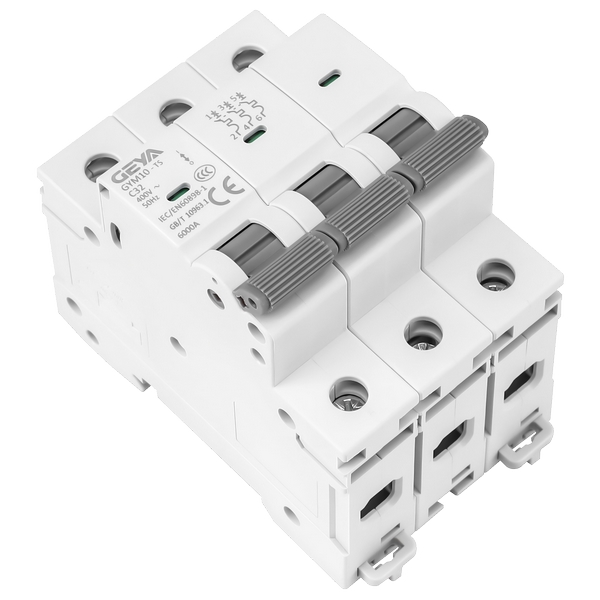

- 提供1P、2P、3P、4P等多種選擇。

GYM10-TS小型斷路器產品應用：

GYM10-TS小型斷路器適用范圍廣泛，是工業廠房、商業大廈、高層住宅及民用住宅

等場合配電箱、控制柜及終端電路的理想保護選擇，為各類用電設備與線路提供有效的

過載和短路保護。

1、額定電流(In):1、2、3、4、6、10、16、20、25、32、40、50、63

2、額定電壓(Ue):1P:240/415V~;2P-4P:415V

3、工作頻率：50/60Hz

4、脫扣曲線：B、C、D

5、分斷能力：3kA、4.5kA、6kA

6、Poles：1P、2P、3P、4P

7、機械壽命：20000次

GYM10-TS小型斷路器產品尺寸：

GYM10-TS小型斷路器溫度補償：

當環境溫度不是基準溫度30度時，參考修正系數如下：
