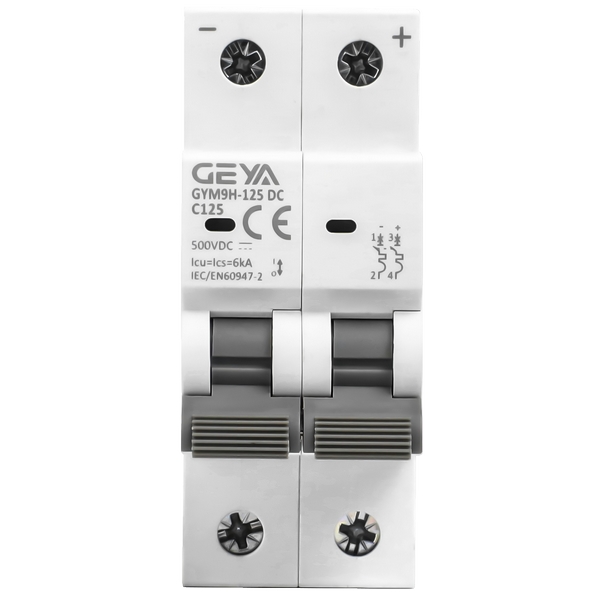

GYM9H-125-DC型直流款小型斷路器適用于額定電壓至1000VDC的直流系統，

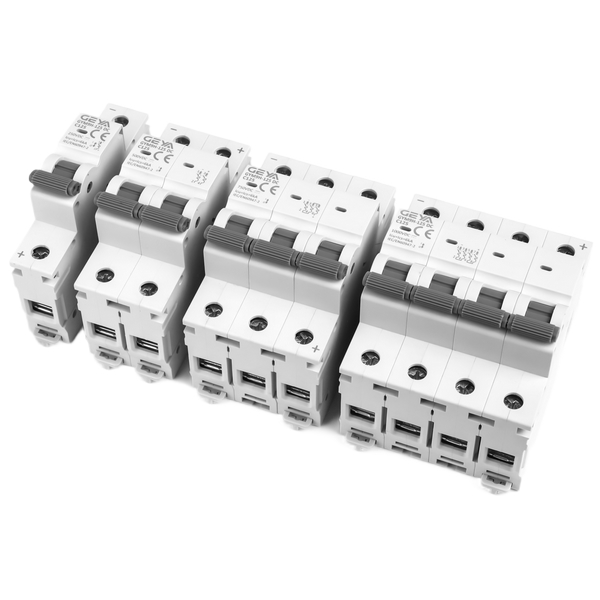

額定電流覆蓋63A至125A，提供1P、2P、3P、4P多種數選擇。產品具備過載保護、

短路保護及隔離保護功能，能夠有效提升直流配電系統的安全性與可靠性。

為什么選GYM9H-125-DC型直流款小型斷路器？

GYM9H-125-DC專為直流系統優化設計，適用于對電氣安全有較高要求的場合。其

的保護功能、清晰的運行指示以及較強的分斷與耐久性能，使其在通訊電源、光伏

發電等直流配電領域中具有廣泛適用性，可為系統提供穩定有效的電路保護。

GYM9H-125-DC型直流款小型斷路器產品優勢：

1、可靠合規：遵循國內標準，保障在直流系統中的安全穩定運行。

2、狀態可視：觸點位置指示設計，便于快速識別斷路器通斷狀態。

3、適應性強：支持較寬范圍的電流與電壓等級，適配多種直流配置。

4、分斷能力強：較高的短路分斷能力，有助于保護下游設備。

5、使用壽命長：機械壽命達到萬次級別，適合頻繁操作場合。

GYM9H-125-DC型直流款小型斷路器產品特點：

1、符合IEC/EN60947-2及GB/T 4048.2標準，產品在規范要求下可靠運行。

2、具備觸點位置指示功能，通斷狀態清晰可視，便于運維與檢修。

3、接線能力達35mm2，適應不同線纜規格的安裝需求。

4、提供B、C、D三種脫扣曲線，可根據負載特性靈活選型。

5、額定短路分斷能力（Icu）與額定運行短路分斷能力（Ics）均達到6000A，分斷可靠

性高。

6、機械壽命達10000次，耐久性好。

7、額定沖擊耐受電壓（Uimp）為4kV，具備較強的過電壓耐受能力。

GYM9H-125-DC型直流款小型斷路器產品應用：

本產品主要適用于通信基站、光伏發電系統、儲能系統、直流配電屏及其他需要直流

保護的電力場合，為直流回路提供過載與短路保護，并可作為隔離電器使用。

當環境溫度不是基準溫度30度時，參考修正系數如下：
