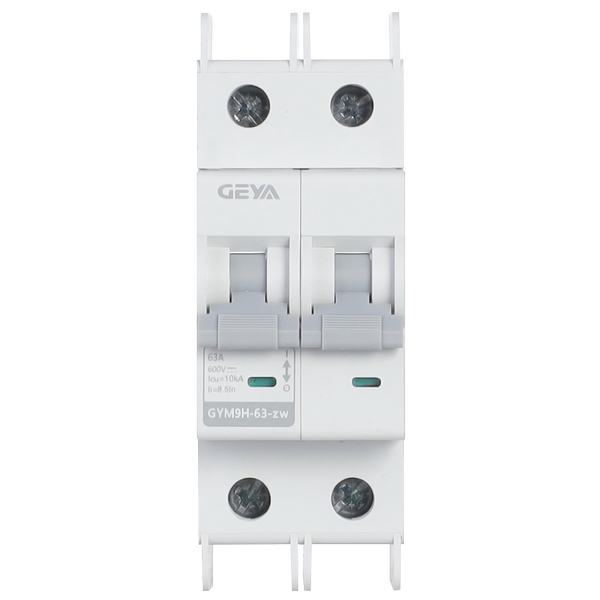

在直流配電系統中，對斷路器的分斷能力、安全性及適用性有要求。GYM9H-

63-ZW斷路器憑借其針對直流特性優化的滅弧技術與結構設計，能夠安全、快速地切斷

直流故障電流，有效防止因過載或短路引起的設備損壞與安全事故。選擇它，即為您的

直流系統選擇了一款專業、可靠的保護方案。

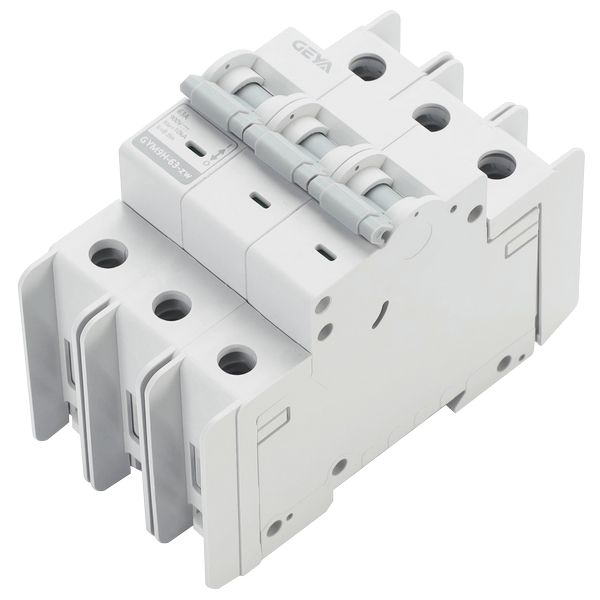

GYM9H-63-ZW 高分斷直流小型斷路器產品優勢：

1、高可靠性： 優化的內部結構與材料，在直流環境下穩定分斷，提供持續有效的保

護。

2、安裝便捷： 內置短接排設計，支持寬范圍導線（10.5-16mm2）接線，簡化了安裝流

程，節省布線時間。

3、使用安全： 符合嚴格的環保指令RoHS 2.0，不含有害物質；具備清晰的觸點位置指

示，直觀顯示通斷狀態，保障操作人員安全。

4、通用性強： 直流無性設計，接線時無需區分正負，減少了接線錯誤的風險，應用

更為靈活。

GYM9H-63-ZW 高分斷直流小型斷路器產品特點：

1、高分斷能力： 專為高分斷需求設計，能有效切斷直流系統中的高電壓、大電流故障。

2、廣泛的電壓覆蓋： 適用于額定電壓至高1200V的直流系統，滿足多種高壓直流應用場

合。

3、內置短接排接線： 方便多回路并聯接線，提升安裝效率并保持柜內整潔。

4、直流無性： 正負均可接入，接線方便，避免因性接反而導致的安裝問題。

5、觸點位置指示： 通過指示器明確顯示“通”或“斷”狀態，便于日常維護和故障排

查。

6、強大的接線能力： 可接入截面積為10.5mm2至16mm2的導線，適應不同的布線需

求。

GYM9H-63-ZW 高分斷直流小型斷路器產品應用：

GYM9H-63-ZW斷路器廣泛應用于需要對直流電進行分配與保護的各類場合，主要包

括：

1、通訊系統： 通訊基站、數據中心等的直流配電柜。

2、光伏發電系統： 太陽能光伏發電站的直流匯流箱、逆變器前端等。

3、其他直流應用： 如軌道交通、船舶電力系統等需要穩定直流保護的領域。

GYM9H-63-

產品型號

小型斷路器

MCB

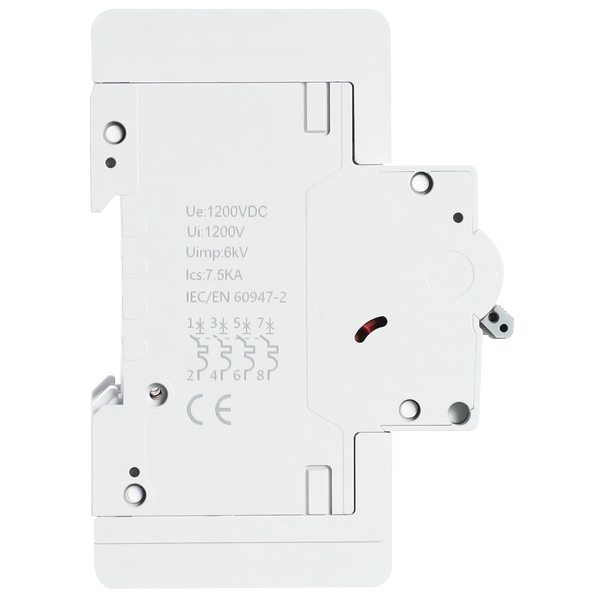

GYM9H-63-ZW 高分斷直流小型斷路器技術參數：

額定電流(In)：1、2、3、4、6、10、16、20、25、32、40、50、63A

額定電壓(Ue)：1P:300VDC;2P:600VDC;3P:900VDC;4P:1200VDC

額定絕緣電壓(Ui)：1200V

Poles：1P、2P、3P、4P

脫扣曲線：B、C、D

分斷能力：6kA、10kA

機械壽命：20000次

電氣壽命：1500次

擰緊力距：2.0N.m

防護等級：IP20

安裝方式：TH35-7.5型標準導軌

GYM9H-63-ZW 高分斷直流小型斷路器溫度補償：

當環境溫度不是基準溫度30度時，參考修正系數如下：

電流修正系數

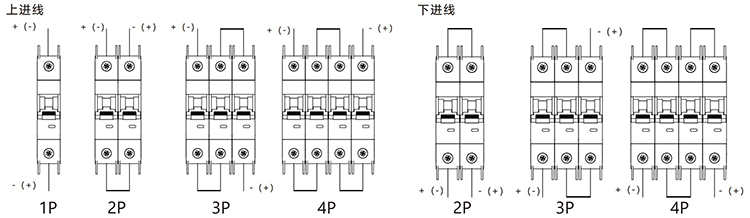

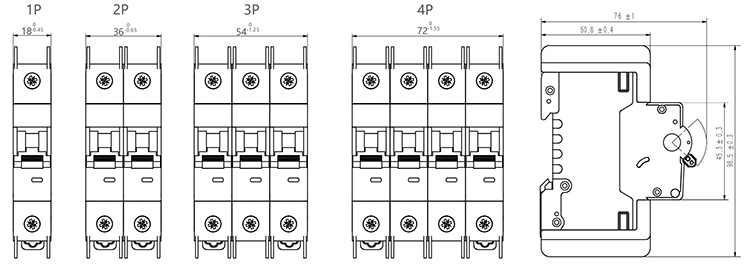

GYM9H-63-ZW 高分斷直流小型斷路器產品接線：

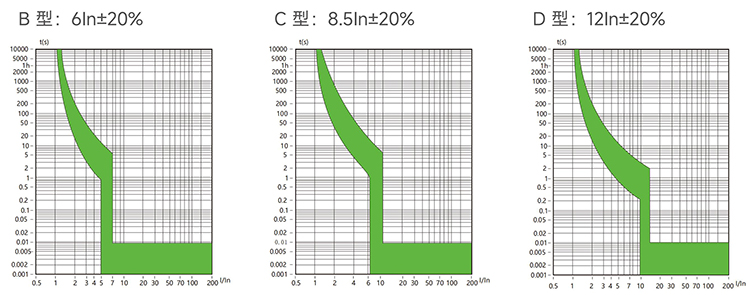

GYM9H-63-ZW 高分斷直流小型斷路器脫口曲線：

GYM9H-63-ZW 高分斷直流小型斷路器脫口特性：
