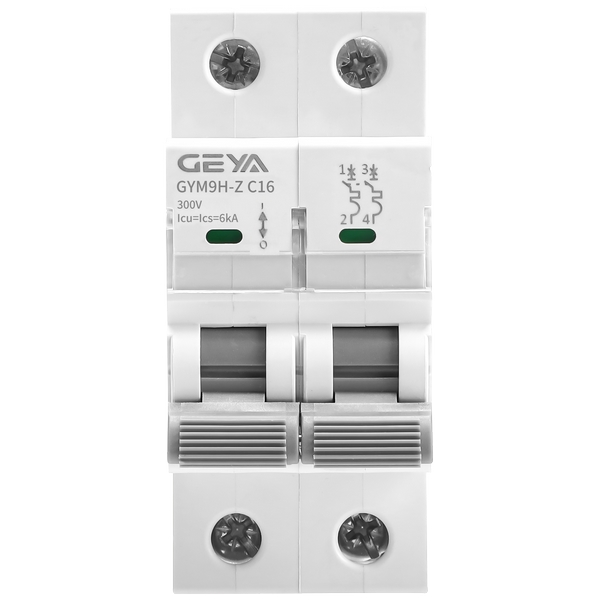

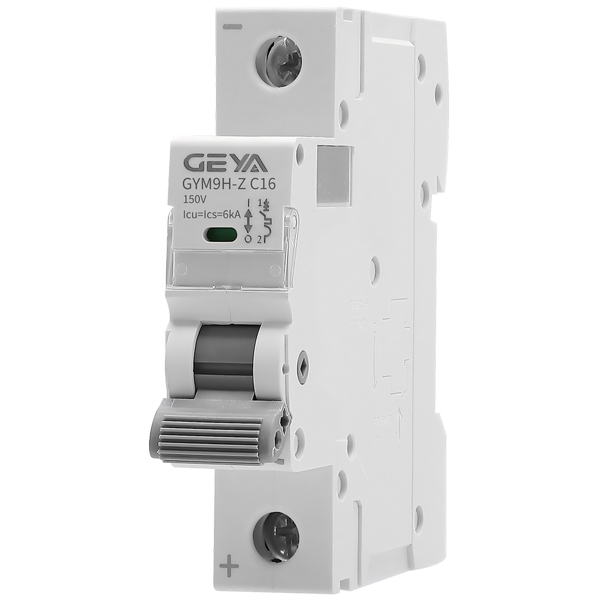

GYM9H-Z C16型小型斷路器是一款性能可靠、應用廣泛的電路保護裝置。其設計符

合RoHS 2.0環保指令，具備清晰的標識和狀態指示功能，接線能力寬泛，安裝維護便

捷，適用于多種需要對線路進行過載和短路保護的場合。

GYM9H-Z C16型小型斷路器產品優勢：

1、安全可靠：提供穩定的過載與短路保護，用電安全。

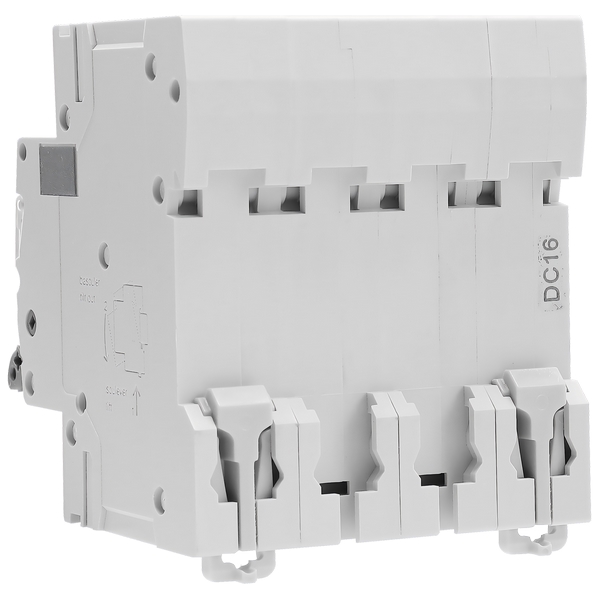

2、設計實用：采用雙匯流排接線設計，連接可靠；透明標識窗與觸點位置指示，工作狀

態一目了然。

3、適用性強：接線容量范圍寬（0.5-25mm2），滿足不同線徑需求；多數、多電流規

格可選，適配多樣化的配電方案。

4、環保合規：產品符合RoHS 2.0標準，對環境友好。

GYM9H-Z C16型小型斷路器產品特點：

1、保護功能：具備過載保護和短路保護功能。

2、指示功能：配備透明標識窗，便于識別；設有觸點位置指示器，可直觀顯示開關通斷

狀態。

3、接線設計：采用雙匯流排接線方式，連接牢固；可接入25mm2導線，接線能力

強。

4、機械性能：機械壽命20,000次，電氣壽命10,000次。

5、安全防護：防護等級為IP20，可防止較大固體異物侵入。

6、安裝便捷：建議緊固力矩為2.0 N·m，保障安裝穩定性。

GYM9H-Z C16型小型斷路器產品應用：

本產品適用范圍廣泛，常用于工業配電、商業設施、高層建筑以及住宅戶內配電箱

中，對照明、插座、設備等線路進行保護和控制，是配電系統中重要的基礎保護器件。

GYM9H

產品型號

小型斷路器

MCB

GYM9H-Z C16型小型斷路器技術參數：

額定電流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A

額定電壓（Ue）：1P:230/400VAC、150VDC

                            2P:230/400VAC、300VDC

                            3P:230/400VAC、450VDC

                            4P:230/400VAC、600VDC

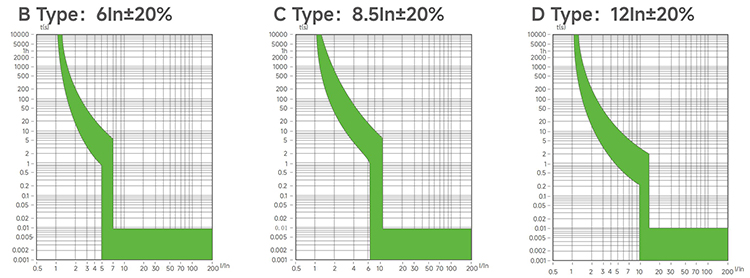

跳閘曲線：B:（6±20%）In、C:（8.5±20%）In、D:（12±20%）In

分?jǐn)嗄芰Γ?kA

額定絕緣電壓（Ui）：500V

額定沖擊耐受電壓（Uimp）：4KV

擰緊力矩：2.0N.m

防護等級：Ip20

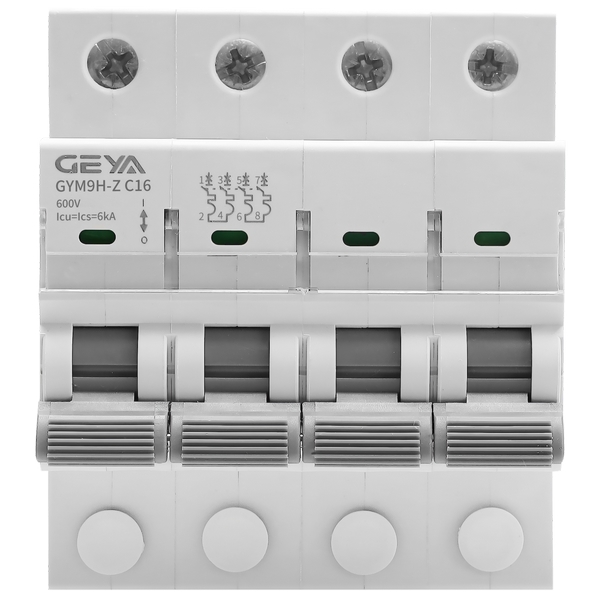

Poles：1P、2P、3P、4P

機械壽命：20000次

電氣壽命：10000次

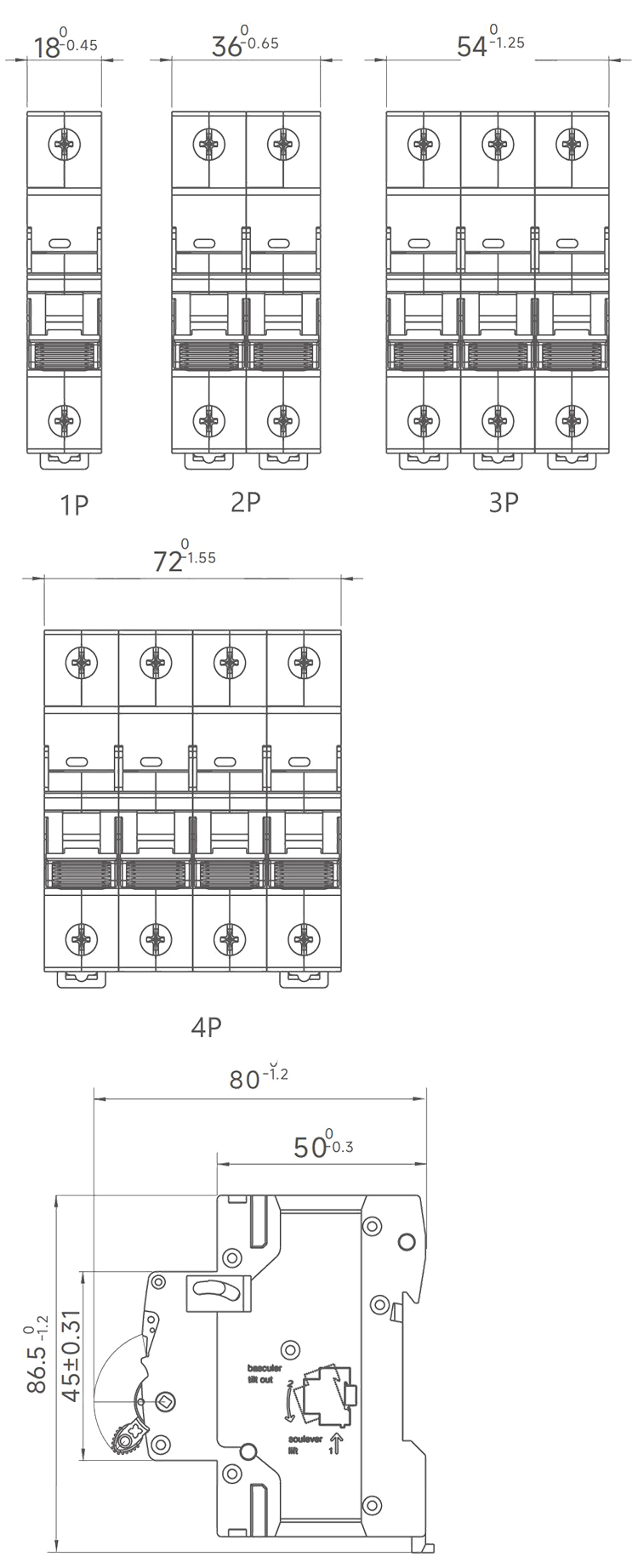

GYM9H-Z C16型小型斷路器產品尺寸：

GYM9H-Z C16型小型斷路器溫度補償：

當環境溫度不是30℃的基線溫度時，參考校正系數如下：

電流校正系數
