為什么選擇GYM9H-Z C63型小型斷路器? |
GYM9H-Z C63型小型斷路器專為線路的過載與短路保護設計,適用于正常條件下線 路的不頻繁通斷操作。其廣泛的應用場景、可靠的安全性能以及符合環保要求的材質, 使其成為多種電氣安裝場合的實用選擇。 |
GYM9H-Z C63型小型斷路器產品優勢: |
1、安全可靠:提供過載和短路雙重保護,保障用電安全。 |
2、環保合規:產品符合RoHS 2.0環保指令要求。 |
3、安裝便捷:采用雙匯流排接線設計,支持透明標識與觸點位置指示,便于識別與維 護。 |
4、接線靈活:接線能力覆蓋0.5–25mm2導線,適應不同布線需求。 |
GYM9H-Z C63型小型斷路器產品特點: |
1、結構設計:采用模塊化緊湊型設計,并配備雙匯流排接線系統,在有限空間內實現 可靠的電氣連接。 |
2、狀態可視性:集成透明標識窗與機械式觸點位置指示器,提供直觀、準確的分合閘 狀態確認。 |
3、觸點系統:銀合金觸點與優化滅弧結構相結合,旨在提升分析性能與電氣壽命。 |
4、操作機構:采用快速閉合與分斷機構,操作手感清晰,動作響應可靠。 |
GYM9H-Z C63型小型斷路器產品應用: |
本產品可廣泛用于: |
1、工業廠房配電箱 |
2、商業建筑照明與動力回路 |
3、高層住宅戶內配電 |
4、各類居住與公共建筑的電氣終端保護 |

GYM9H-Z C63型小型斷路器型號說明: | |
GYM9 | Z |
型號說明 | AC/DC |
小型斷路器 MCB | |
GYM9H-Z C63型小型斷路器技術參數: | |
額定電流(In):1、2、3、4、6、10、16、20、25、32、40、50、63A | |
額定電壓(Ue):1P:230/400VAC、150VDC 2P:230/400VAC、300VDC 3P:230/400VAC、450VDC 4P:230/400VAC、600VDC | |
跳閘曲線:B:(6±20%)In、C:(8.5±20%)In、D:(12±20%)In | |
分斷能力:6kA | |
額定絕緣電壓(Ui):500V | |
額定沖擊耐受電壓(Uimp):4KV | |
擰緊力矩:2.0N.m | |
防護等級:Ip20 | |
Poles:1P、2P、3P、4P | |
機械壽命:20000次 | |
電氣壽命:10000次 | |

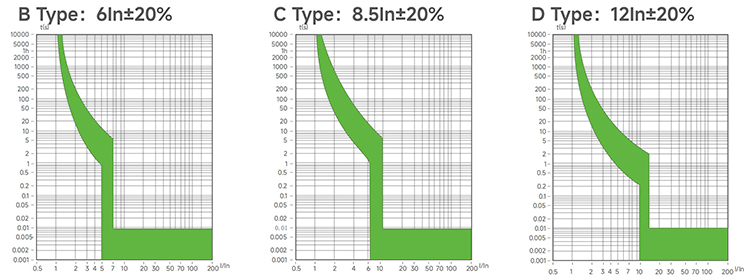

GYM9H-Z C63型小型斷路器脫扣曲線: |
|

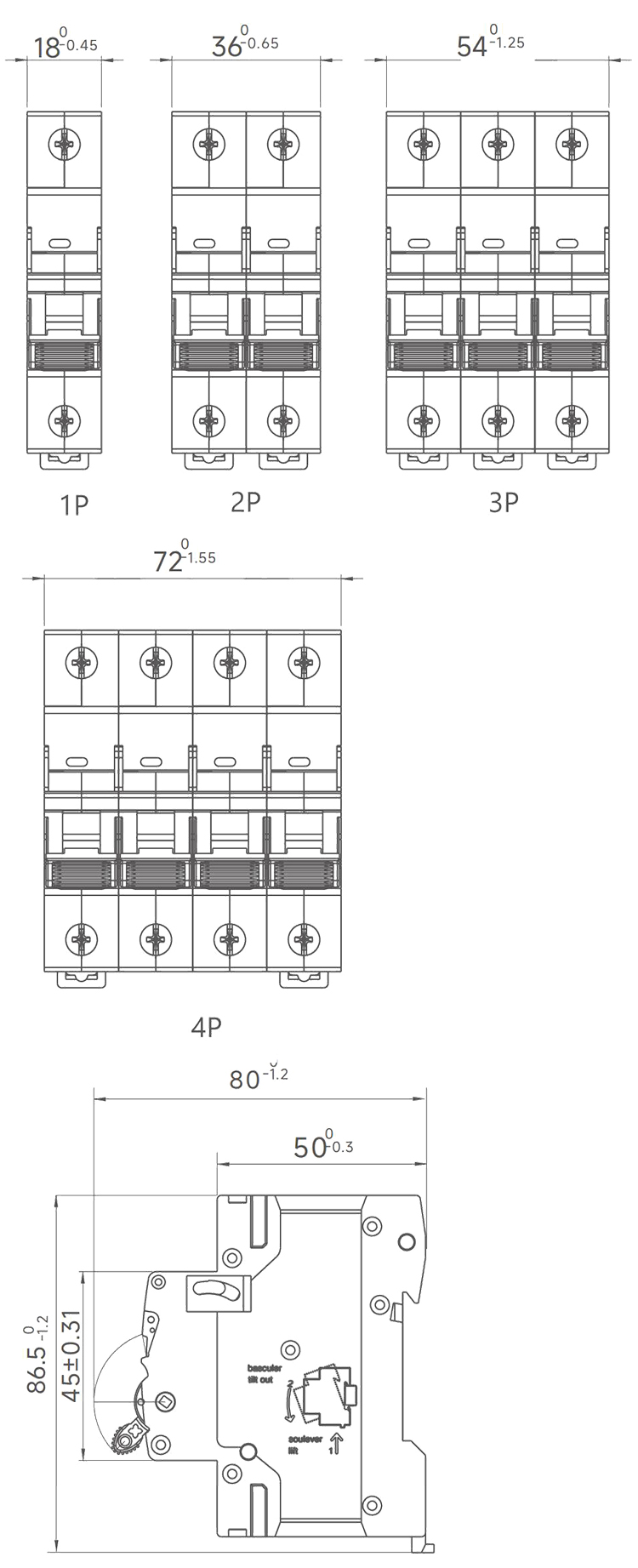

GYM9H-Z C63型小型斷路器產品尺寸: |
|
GYM9H-Z C63型小型斷路器溫度補償: |
當環境溫度不是30℃的基線溫度時,參考校正系數如下: |
環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
電流校正系數 | 1.25 | 1.2 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
