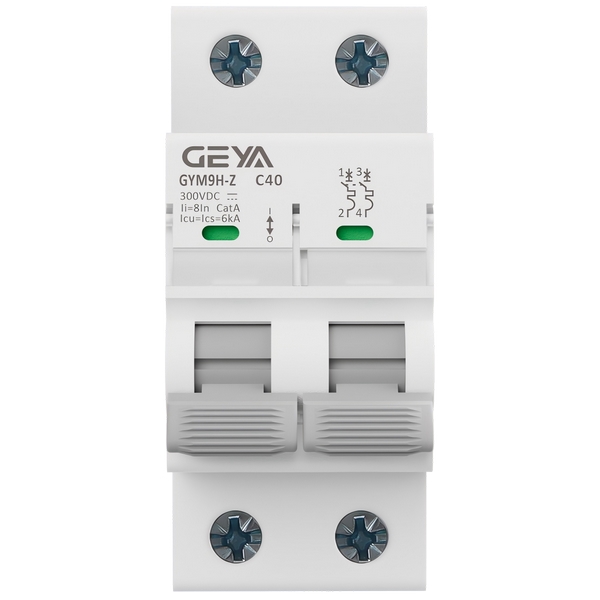

GYM9H-Z C40型小型斷路器設計用于實現對線路的短路保護，適用于正常條件下不

頻繁的電路通斷操作。其結構緊湊、性能可靠，可廣泛適用于工業、商業、高層建筑及

住宅等多種電氣安裝場合，幫助用戶提升用電安全性與系統穩定性。

GYM9H-Z C40型小型斷路器產品優勢：

1、符合RoHS 2.0環保指令，滿足綠色產品要求

2、采用雙匯流排接線設計，接線穩固可靠

3、具備透明標識窗，便于查看與識別

4、提供觸頭位置指示，狀態一目了然

5、接線能力覆蓋0.5–25mm2導線，適用范圍寬

6、分斷能力達6kA，提供可靠短路保護

GYM9H-Z C40型小型斷路器產品特點：

1、額定電流覆蓋1A至63A多檔可選，適應不同負載需求

2、提供B、C、D三種脫扣特性，可根據負載特性靈活選型

3、1P、2P、3P、4P，滿足單相及三相系統接線

4、額定絕緣電壓500V，沖擊耐受電壓4kV，絕緣性能良好

5、防護等級IP20，具有一定防觸電與防異物能力

6、機械壽命20000次，電氣壽命10000次，耐用性較高

7、緊固扭矩2.0N·m，接線可靠且不易松動

GYM9H-Z C40型小型斷路器產品應用：

適用于：

1、工業廠房配電箱、控制柜

2、商業建筑照明與插座回路

3、高層住宅戶內配電箱

4、各類住宅、辦公室等民用電氣系統

GYHM9H

產品型號

小型斷路器

MCB

GYM9H-Z C40型小型斷路器技術參數：

額定電流（In）：1、2、3、4、6、10、16、20、25、32、40、50、63A

額定電壓（Ue）：1P:230/400VAC、150VDC

                            2P:230/400VAC、300VDC

                            3P:230/400VAC、450VDC

                            4P:230/400VAC、600VDC

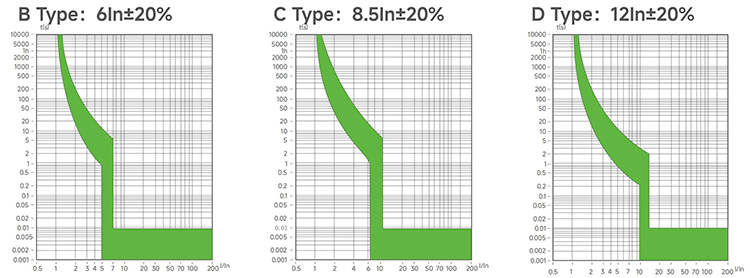

跳閘曲線：B:（6±20%）In、C:（8.5±20%）In、D:（12±20%）In

分斷能力：6kA

額定絕緣電壓（Ui）：500V

額定沖擊耐受電壓（Uimp）：4KV

擰緊力矩：2.0N.m

防護等級：Ip20

Poles：1P、2P、3P、4P

機械壽命：20000次

電氣壽命：10000次

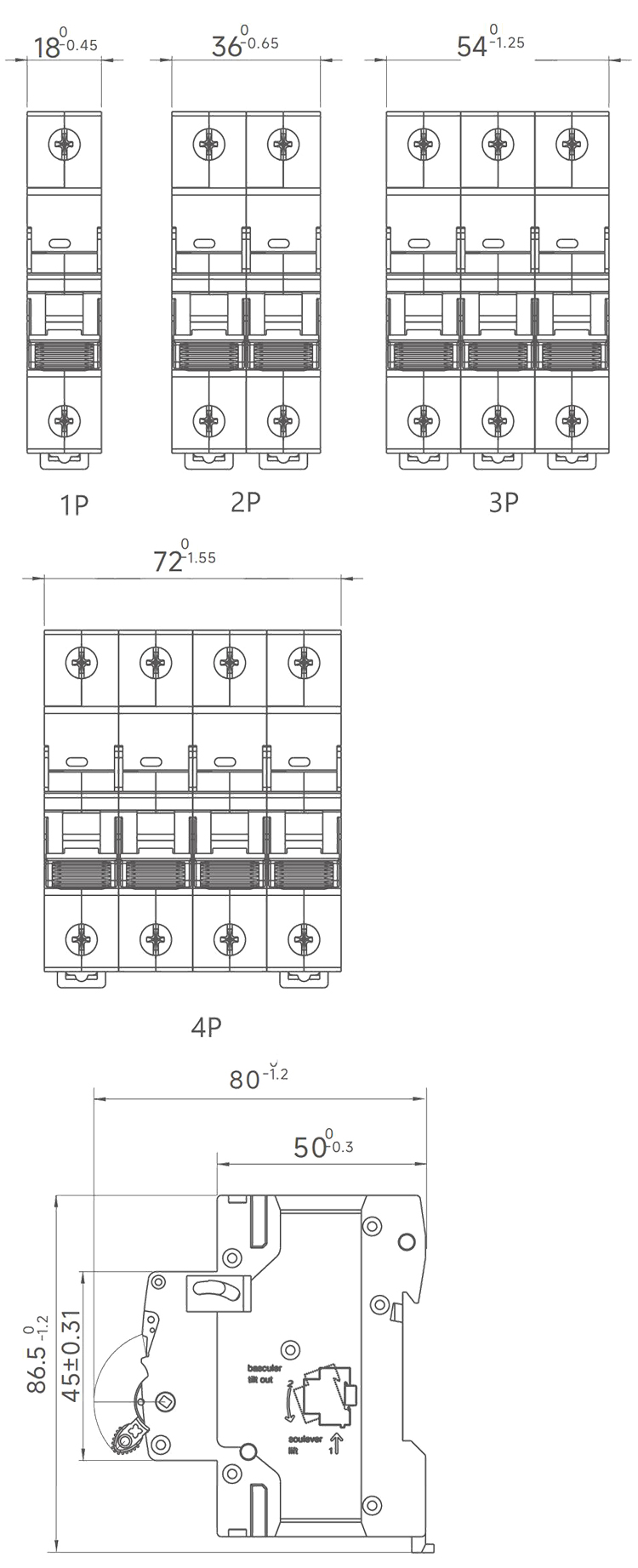

GYM9H-Z C40型小型斷路器產品尺寸：

GYM9H-Z C40型小型斷路器溫度補償：

當環境溫度不是30℃的基線溫度時，參考校正系數如下：

電流校正系數
